REPARATION REGULATEUR VENTILATEUR d'HABITACLE

Lorsque les ventilateurs d'habitable ne fonctionnent plus, après vértification des fusibles, il est souvent question du régulateur hors service.
Ce régulateur est en fait un transistor de puissance piloté électroniquement par le calculateur de clim.
Ce régulateur se trouve sous la référence JLM11959:

Toutefois il est très facile de le réparer en changeant le transistor de puissance.
Pour commencer il faut déposer le cache plastique noir maintenu par 3 vis:

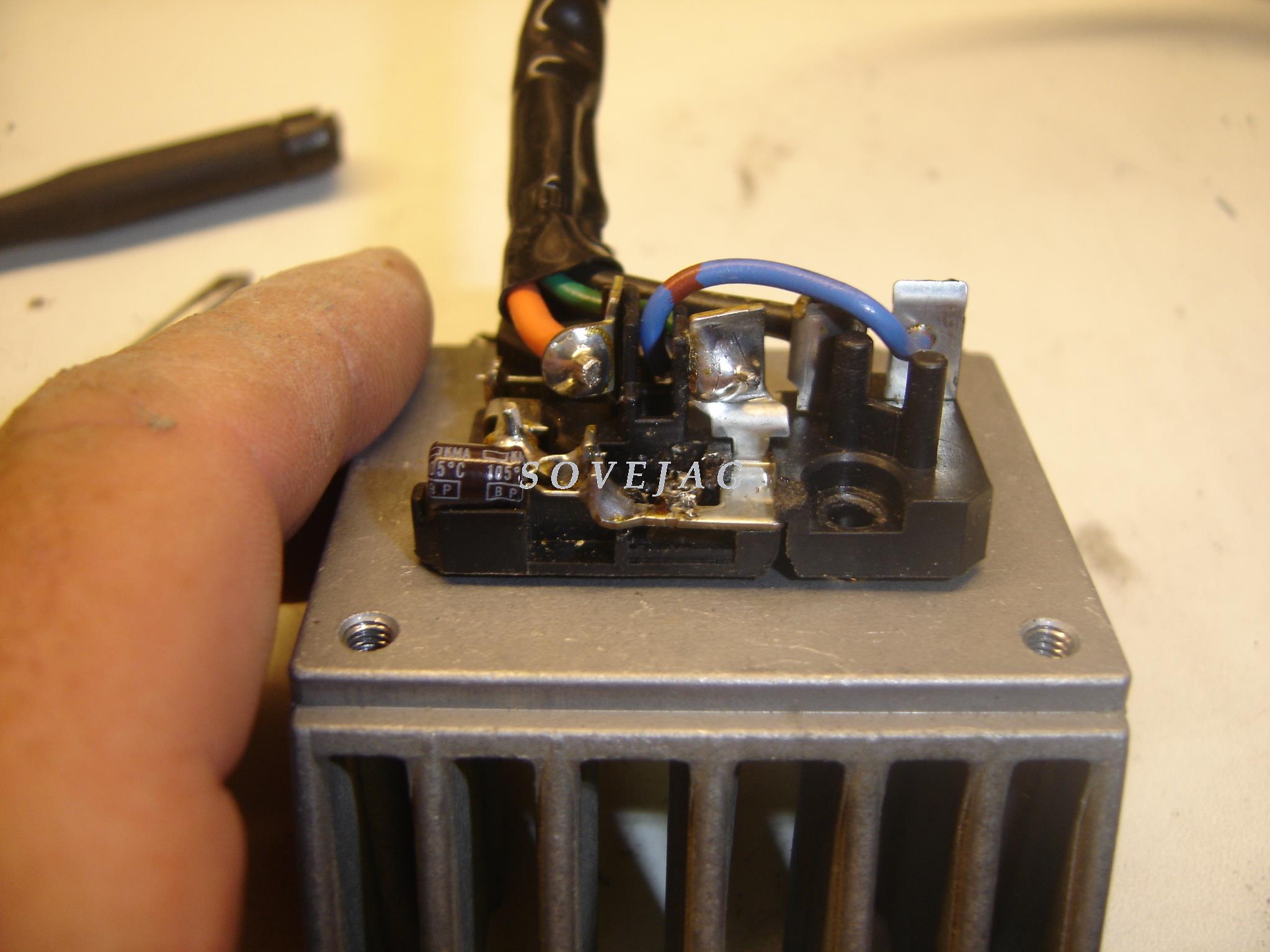

Oter la vis de maintien de la platine noire:

Procéder au dessoudage des deux pates du composant:

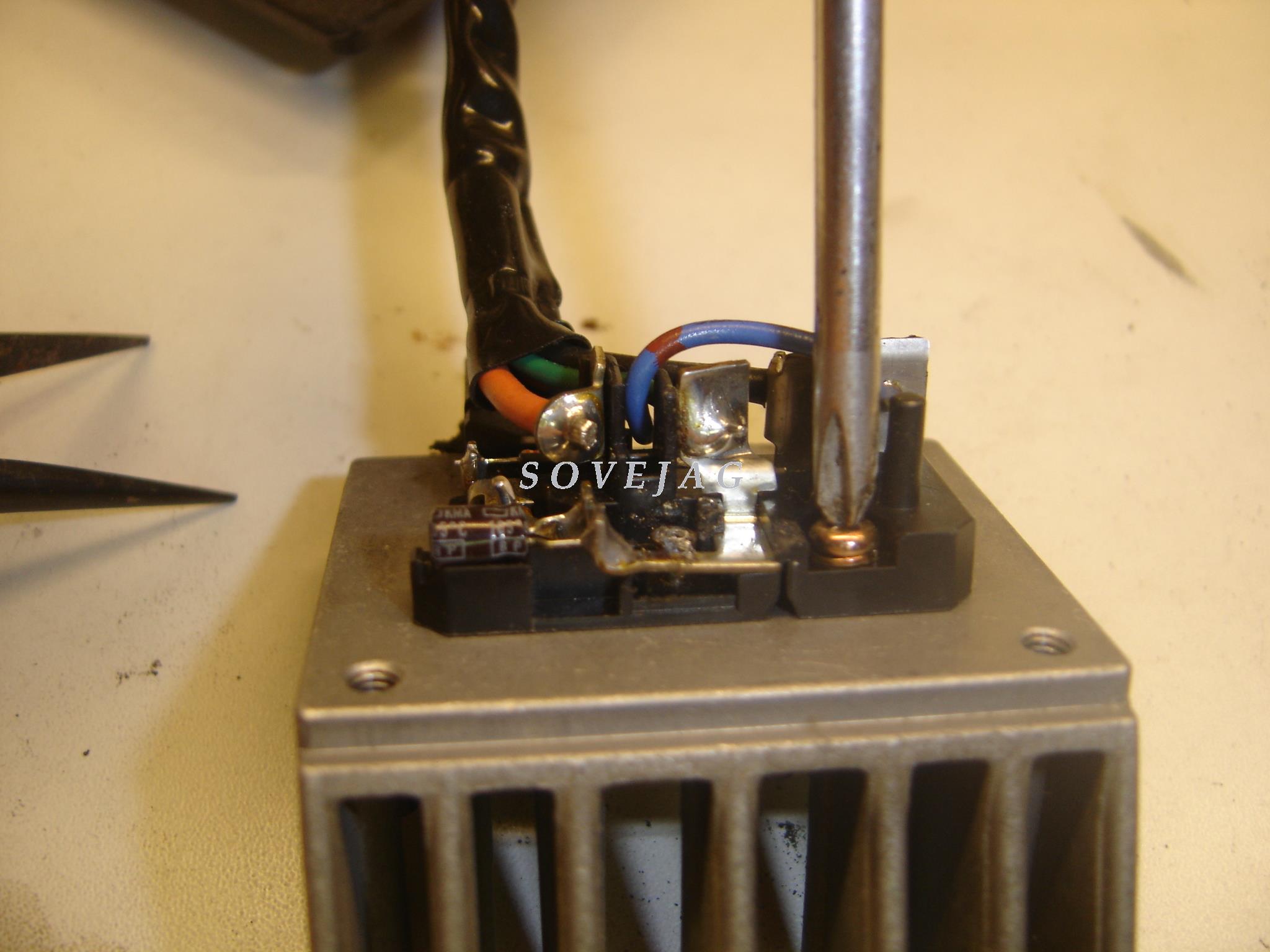

Ensuite enlever les deux vis qui fixent le transistor.
Une vis est vissée directement dans l'alu mais l'autre et avec un écrou de l'autre côté accessible en soulevant légèrement la platine.

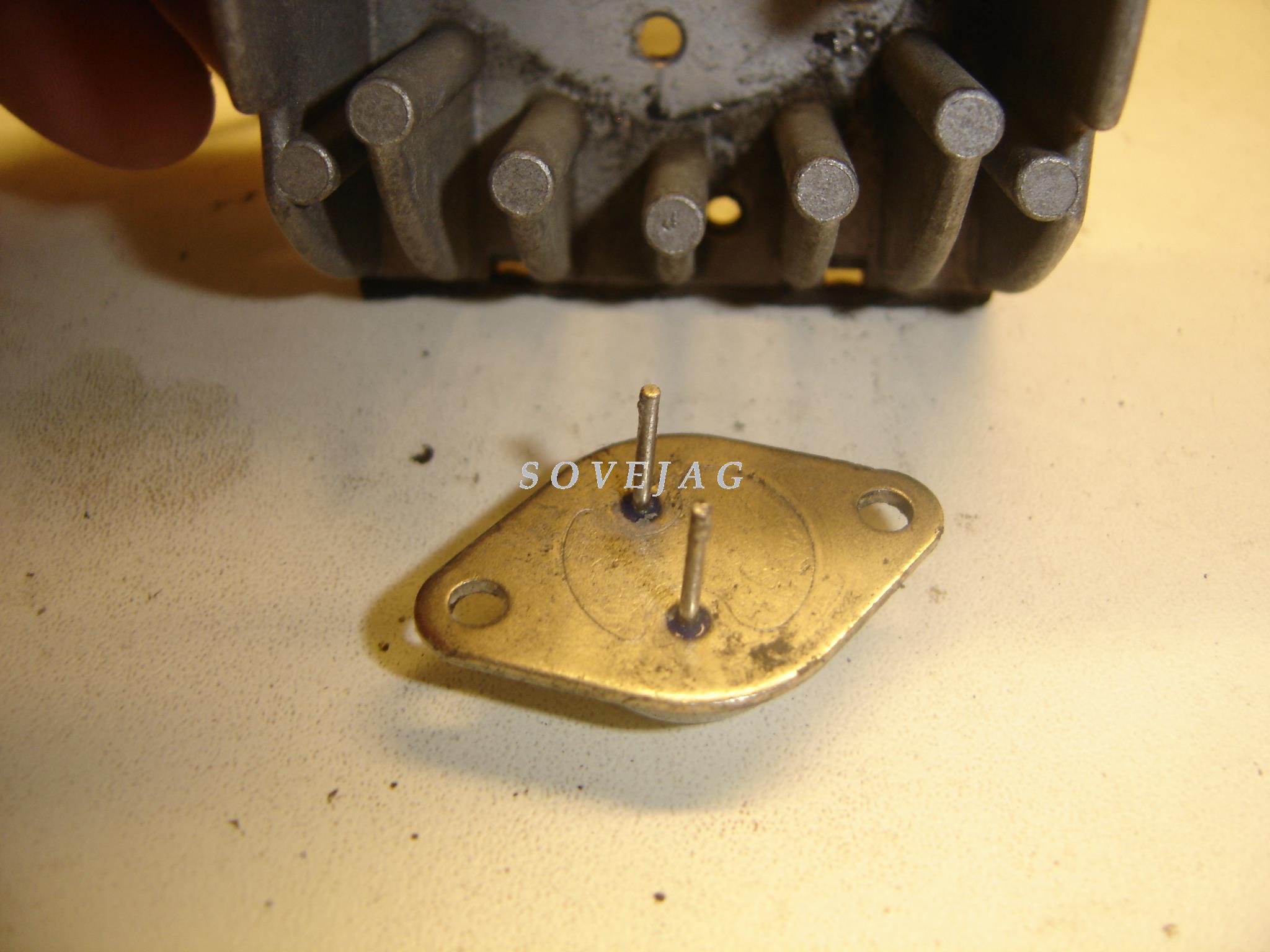

Retirer le composant:

Pour le remontage procéderdans l'ordre inverse.
Replacer le nouveau composant en le fixant avec la vis seule:

Retourner le radiateur alu et mettre la deuxième vis avec la rondelle et l'écrou:

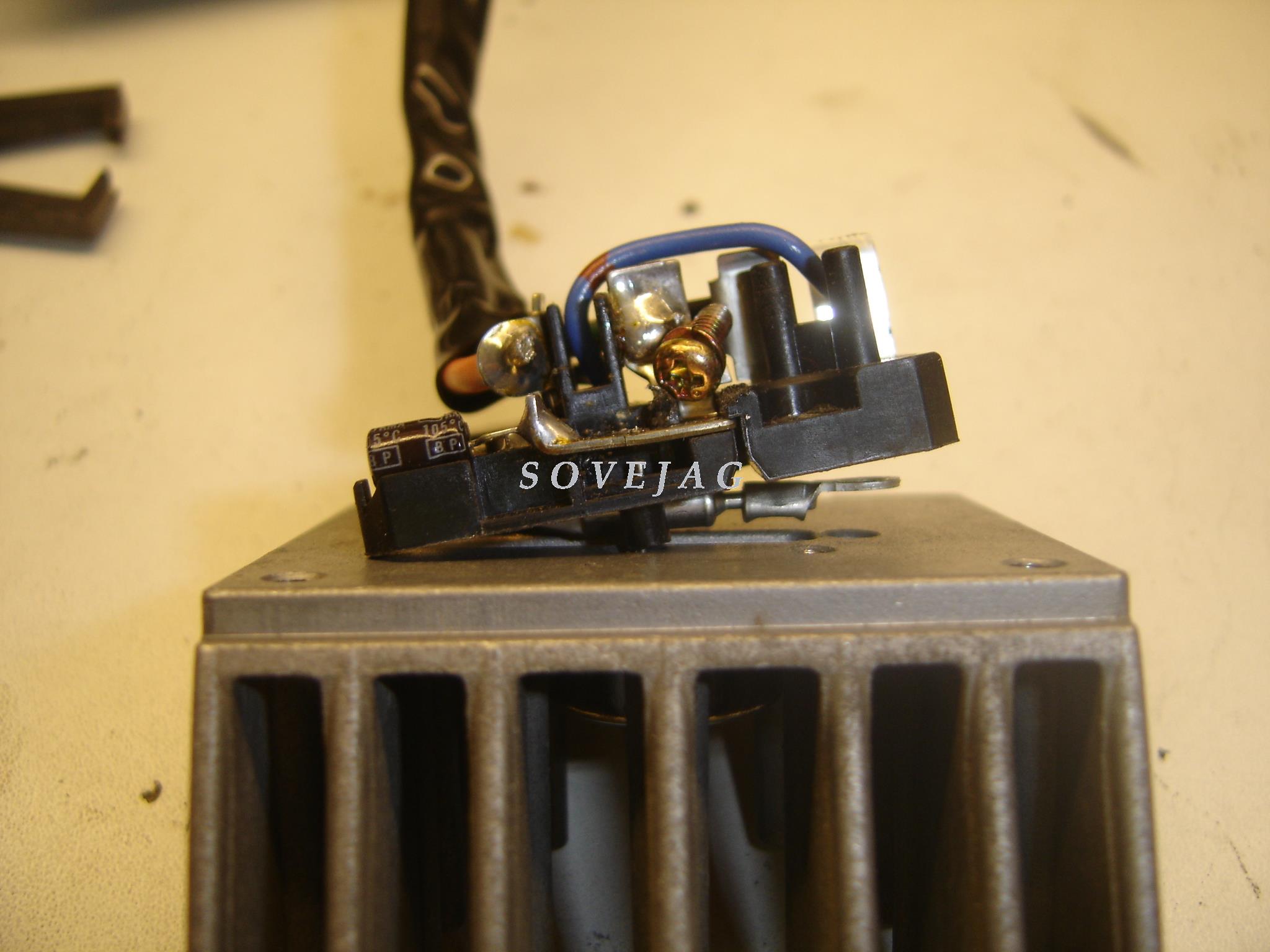

Positionner la platine noire en faisant en sorte que les deux pates du composant se logent dans les platines à souder:

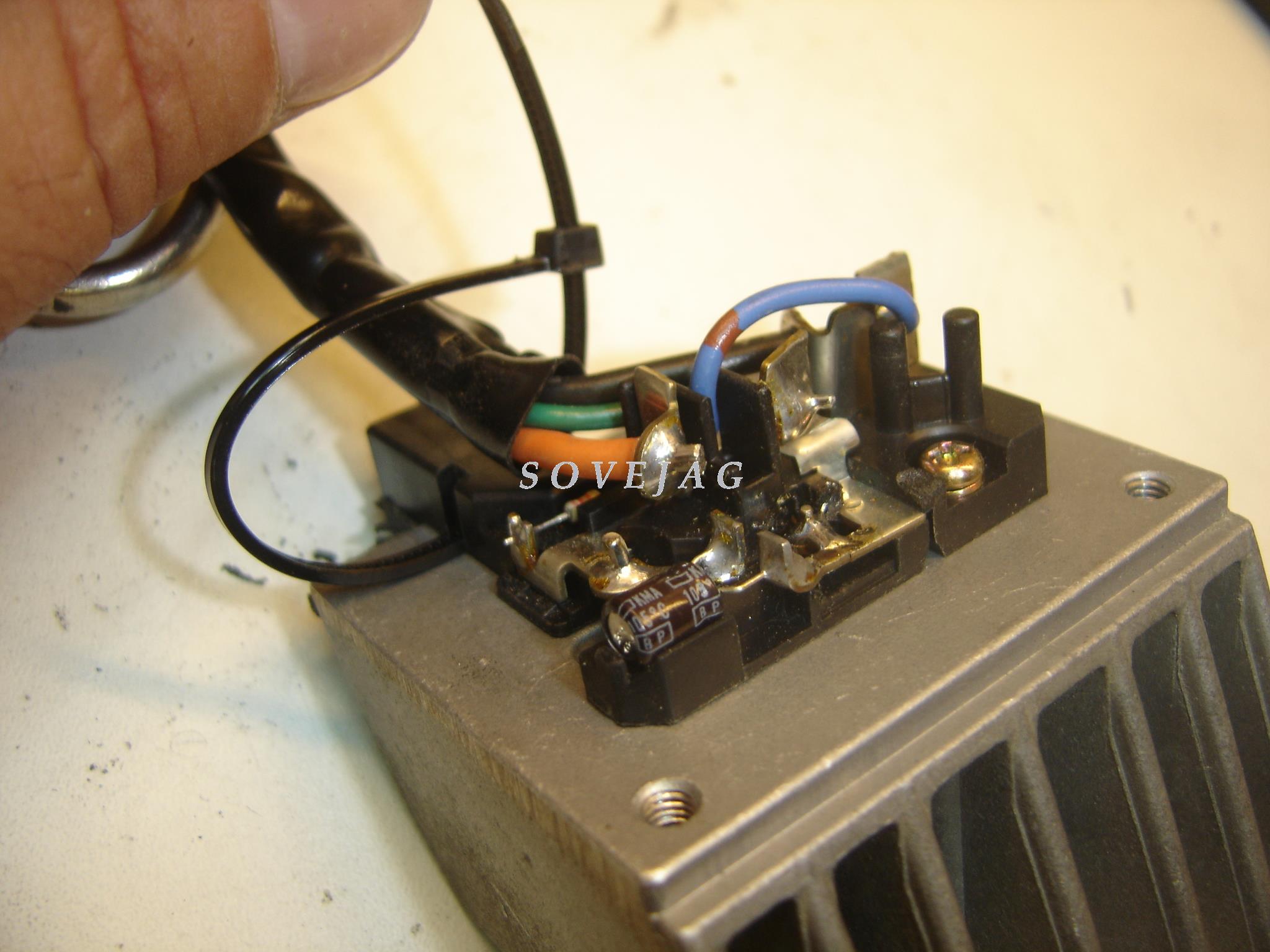

Refixer la platine avec sa vis et effectuer la soudure sur les deux pates du composant et placer un collier pour fixer le toron de fils:

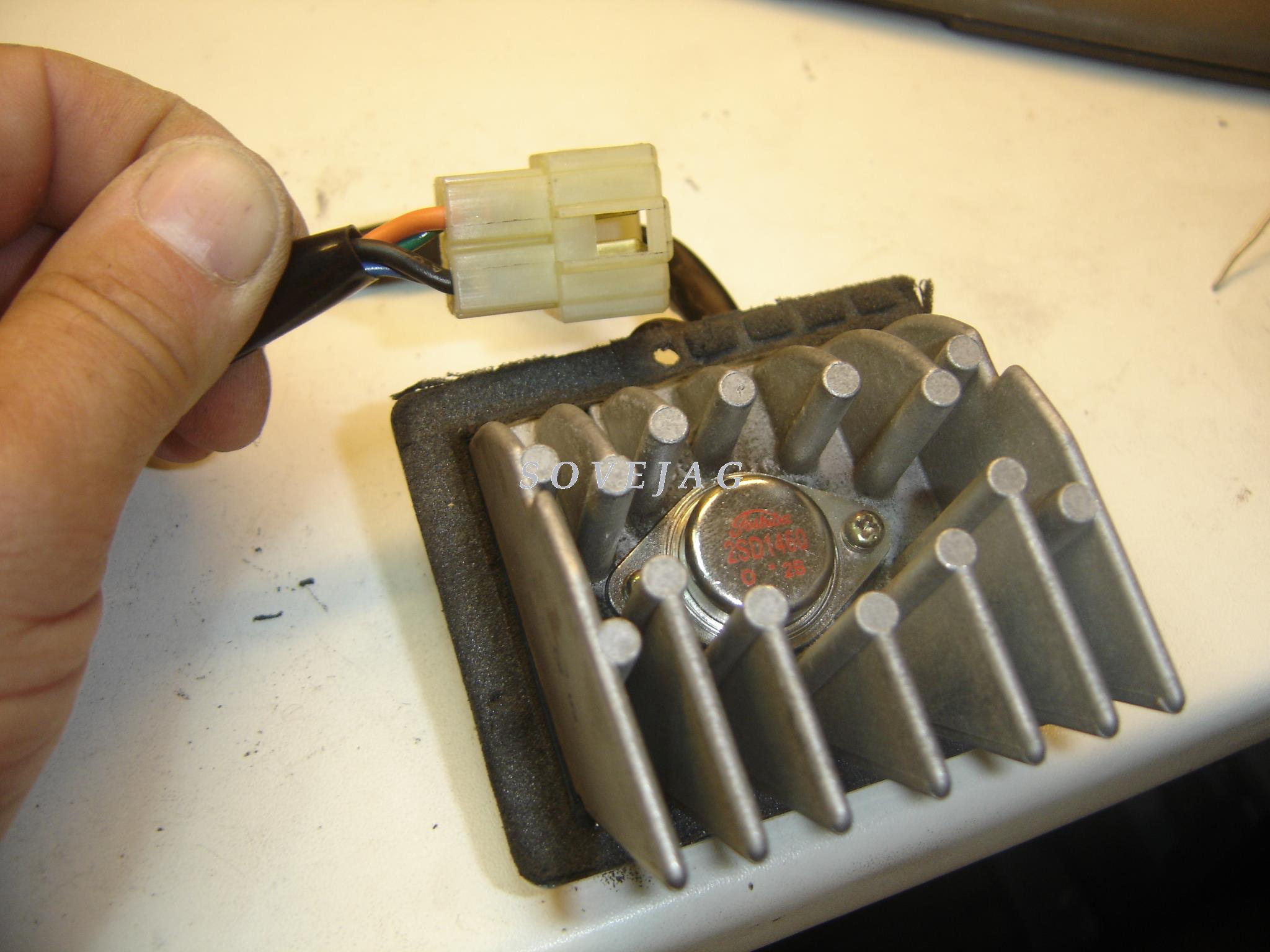

Remettre le cache noir et ses 3 vis:

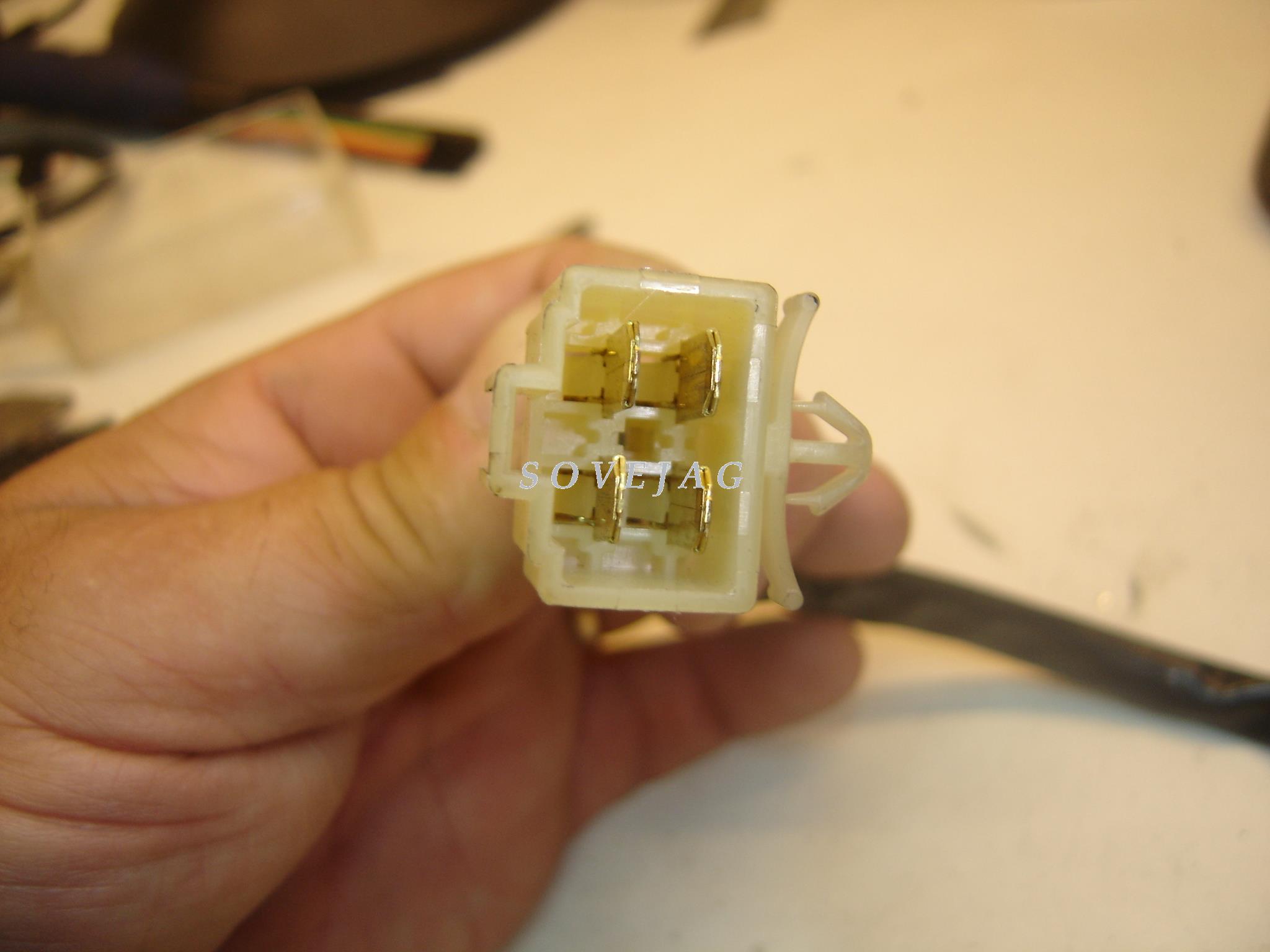

Voici la connectique du régulateur:

Voilà le régulateur retrouve sa fonctionnalité.
