REPARATION ECRAN LCD M8700

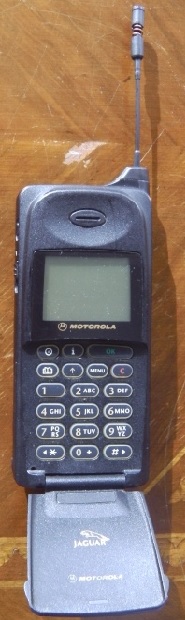

Les xj308 sont équipées, lorsqu'elles ont l'option, d'un Motorola 8700 :

La plus part des problèmes de ces appreils sont leur écran lcd qui perd des lignes ou pixels :

Cette anomalie est causée par l'age essenetiellement et le fait que les appareils sont soumis à de fortes variation detempérature à l'intérieur des véhicules.
Donc la première des chose est de démonter le téléphone.
Enlever la batterie qui est clipsée. Il suffit de la retirer en arrière en appuyant sur le bouton.

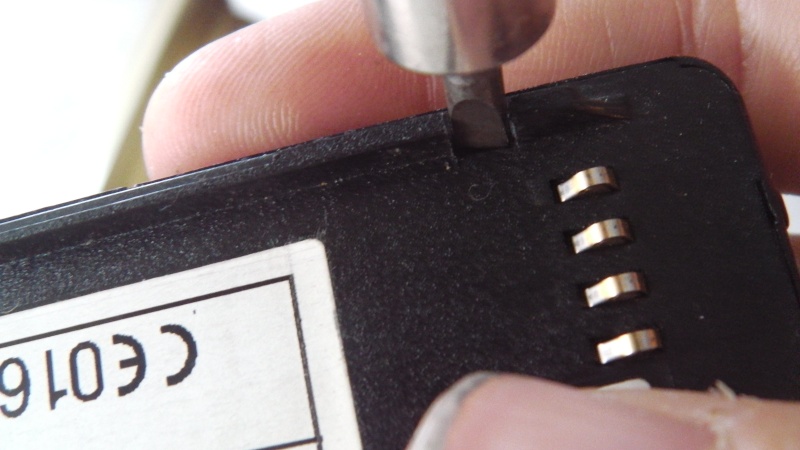

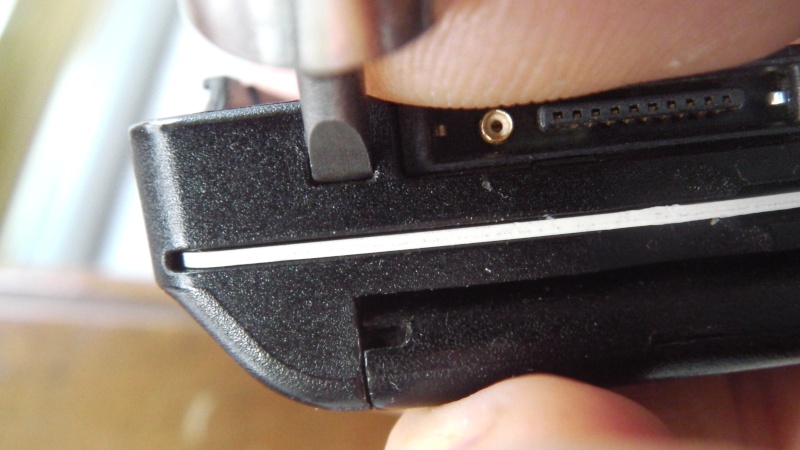

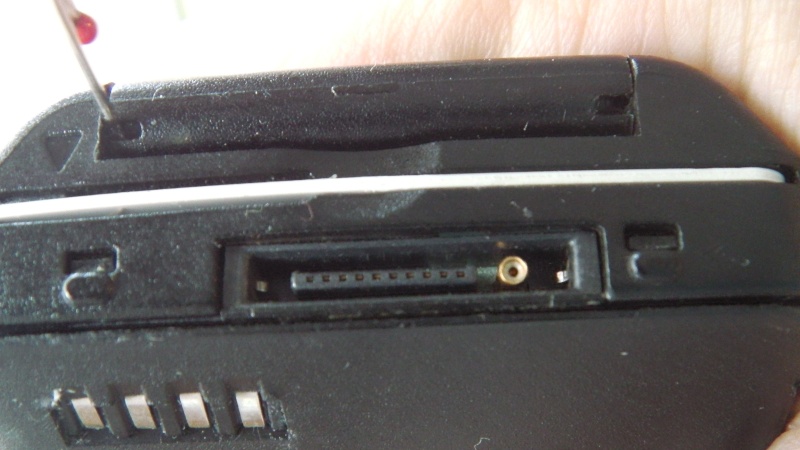

Un fois fait on accède à 6 des 8 clips de maintien de la face avant, les deux autres sont sur le bas du téléphone de part et d'autre de la connexion. On libère les clips en les écartant vert l'extérieur :

Ensuite il suffit de démonter les pièces.

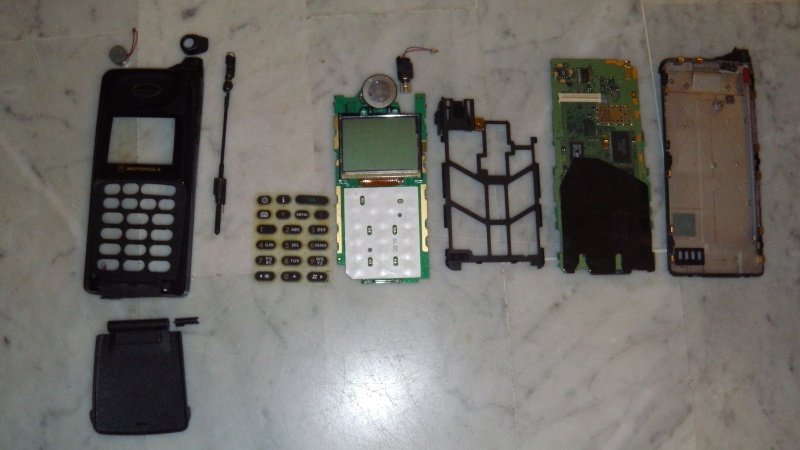

Un vue d'un côté :

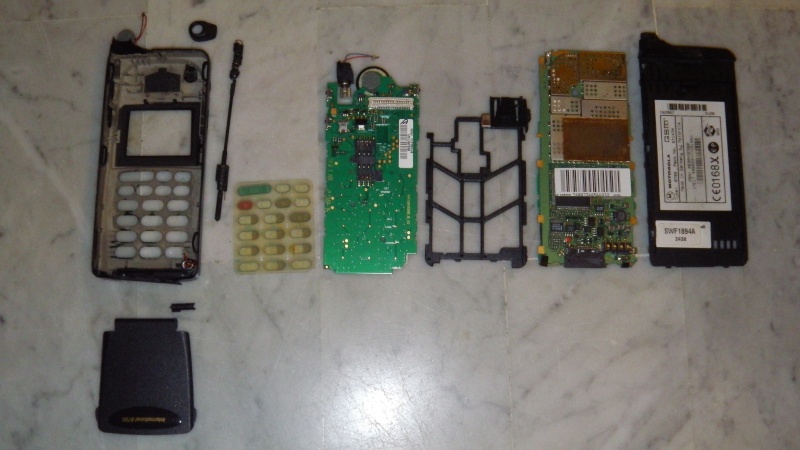

Vus avec les élements retournés :

Il est tout à fait possible de démonter le clapet de fermeture pour garder celui avec l'inscription Jaguar. Pour cela on pousse l'axe avec une grosse aiguille et on le sort comme un bracelet montre. Attention il y a deux petits ressorts et deux petits axes qui n'attendent que de sauter. Placer le téléphone dans un chiffon pour retirer un des axes:

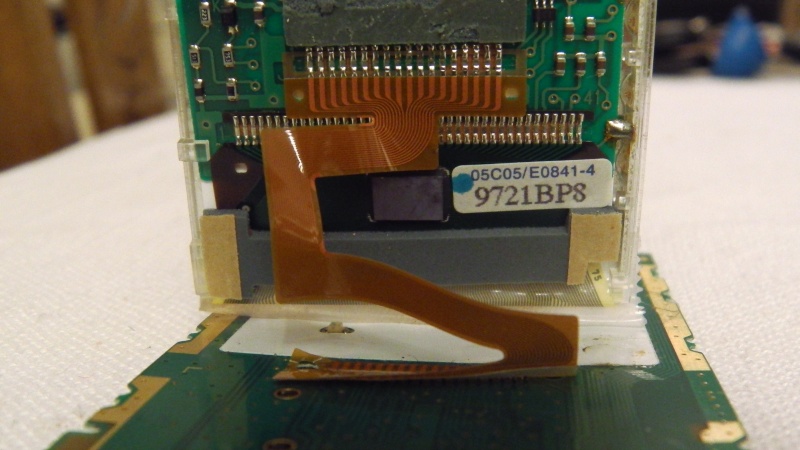

On prend la carte où se trouve l'écran et on soulève doucement l'écran pour voir une (couleur orange) des deux nappes électriques de connexion :

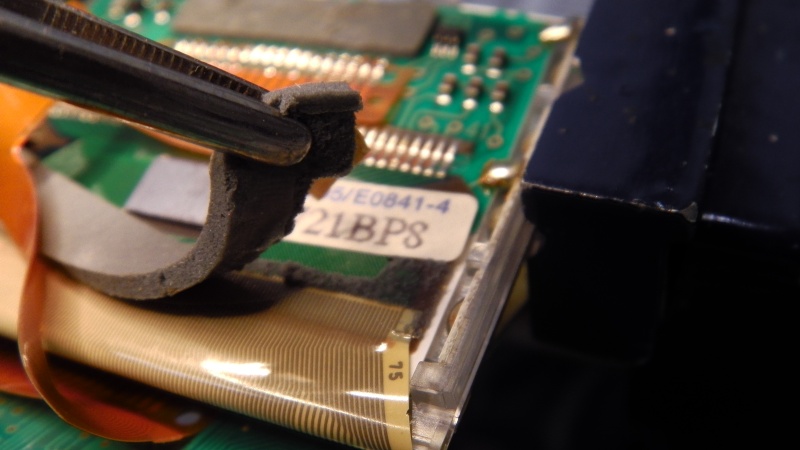

On retourne doucement,sans endommager la nappe, l'écran, pour accéder auxconnexions. Là on commence par retirer la mousse :

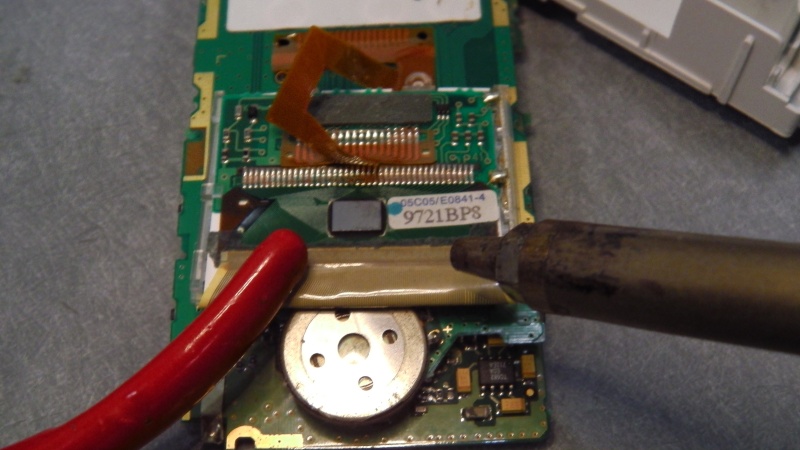

Ensuite on prend le fer à air chaud et on règle une température de 200°C. On chauffe sur toute la largeur de la nappe beige tout en appuyant avec un objet rond pour puis on laisse refroidir :

On rebranche la carte pour vérifier. Les taches sur les bords s'estompent en reforidissant, c'est l'effet de la chaleur qui produit ce phénomène.

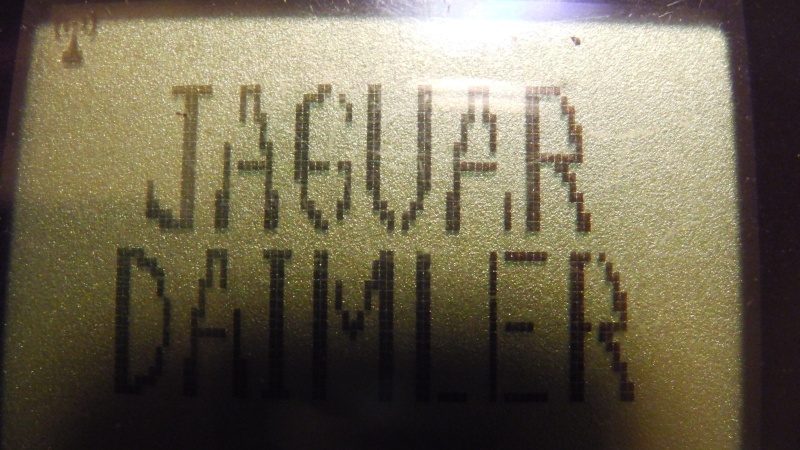

Voilà la soudure a réglé le problème :

Il nereste plus qu'à tout remonter :

Merci à Bruno (bballarin sur le forum) pour cet excellent tuto.
