Remplacement verrouillage centralisé infra-rouge par télécommande standard ultra-son

Les xj40 92/94 sont pourvus d'un verrouillage centralisé avec télécommande infra-rouge.

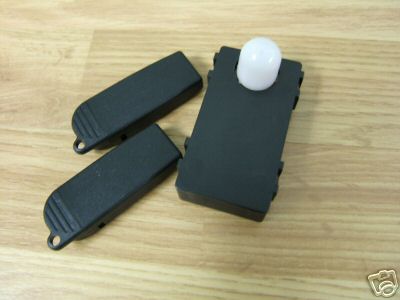

Ce système se reconnait par la petit boule blanche au plafonnier (récepteur, réf DBC11494) et de la télécommande (émetteur) :

Le problème de ce système est que les télécommandes ne se programment pas et elles sont appairées d'origine au boitier dans le plafonnier.
Donc lorsqu'on a un problème de télécommande et qu'on a pas de double il faut changer le boitier par un boitier standard à ultra-son classique pour bénéficier à nouveau du verrouillage/déverrouillage avec télécommande.

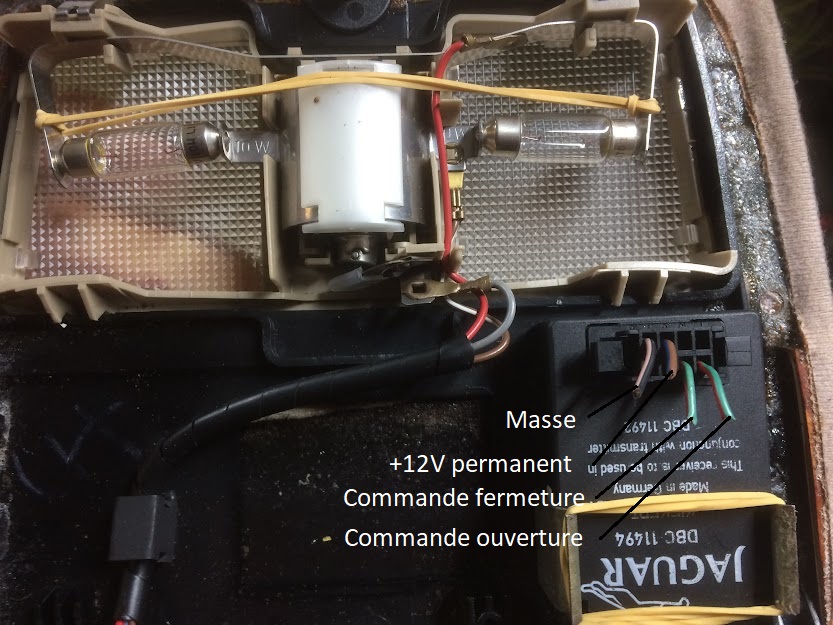

Tout d'abord voyons ce boitier récepteur (DBC11494) se trouvant dans le plafonnier :

On y trouve un connecteur avec 4 fils dans l'ordre :

- 1 fil noir rose -> masse
- 1 fil marron -> le + batterie
- 1 fil vert/orange -> commande de fermeture
- 1 fil vert/rouge -> commande d'ouverture
Dans un premeir temps on coupent les 4 fils.

Pour le boitier soit on le retire (il va rester le trou de la boule blanche) soit on le laisse.
Si vous avez un système bluettooth pour le téléphone il est toujours possible d'y mettre un micro à la place comme ICI
Le trou du récepteur est un peu plus gros que le micro mais avec une entretoise adaptée ça fait l'affaire.
Ensuit il faut acheter un boitier de verrouillage centralisé avec deux télécommandes (amazon, Aliexpress etc).
Si vous voulez mettre une alarme comme ce tuto ICI alors is sera necessaire de tirer deux fils entre le plafonnier et l'alarme pour récupérer les fonction de verrouillage/déverrouillage (fils verts), car le boitier alarme s'installe sous la boîte à gants.
Restons sur le verrouillage/déverrouillage uniquement.
Donc une fois qu'on acheté le boitier on a un schéma associé. Le verrouillage/déverrouillage d'origine est commandé par une masse, donc sur les alarmes ou boitiers il y a toujours le pilotage par une masse.

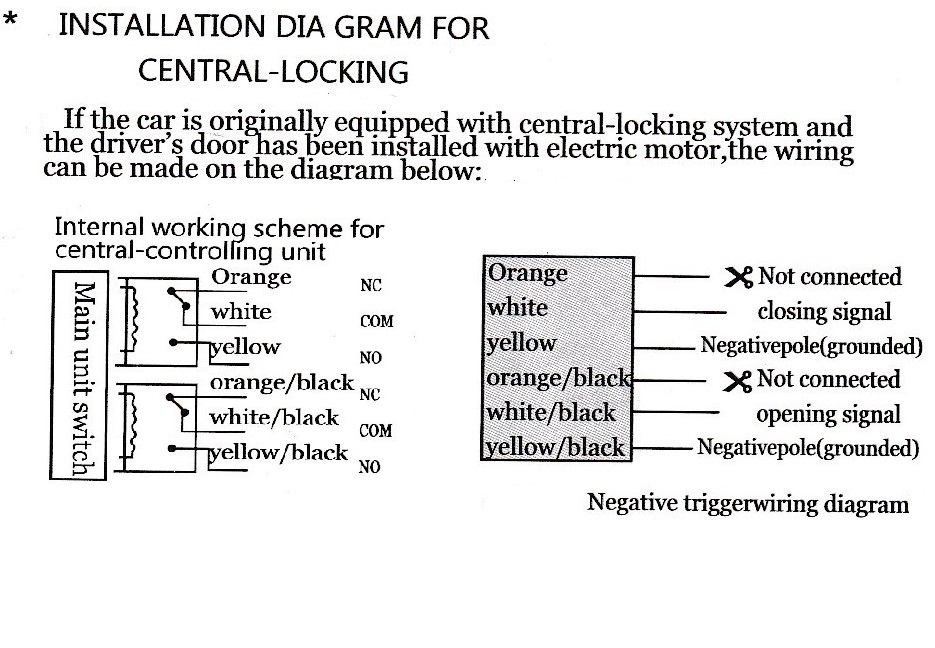

Voici un schéma de boitier :

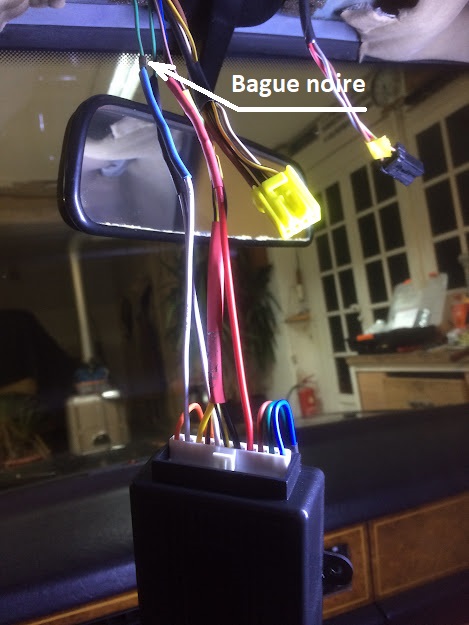

Ensuite on raccorde les 4 fils sur le boitier :

On place le boitier dans le plafonnier.
Si le boitier est trop gros il est toujours possible de retirer la carte électronique de son boitier ce qui réduira l'encombrement mais attention la carte doit être isolée pour ne pas avoir de court-circuit.
Mais en général les boitiers entrent bien sous la plafonnier.
Voilà il ne reste plus qu'à essayer et profiter de la télécommande.
