CHANGEMENT HAUT-PARLEURs XJ40 1987

Après 32 ans de bons et loyaux services il fallait se résoudre à changer les haut-parleurs de protières de ma xj40 1987.
Il faut donc procéder au dégarnissage de la portière :

Tout d'abord il faut retirer la partie supérieure de la garniture.
On enlève le petit cache au niveau de la poignée et on enlève la vis:

On retire l'entourage chromé :

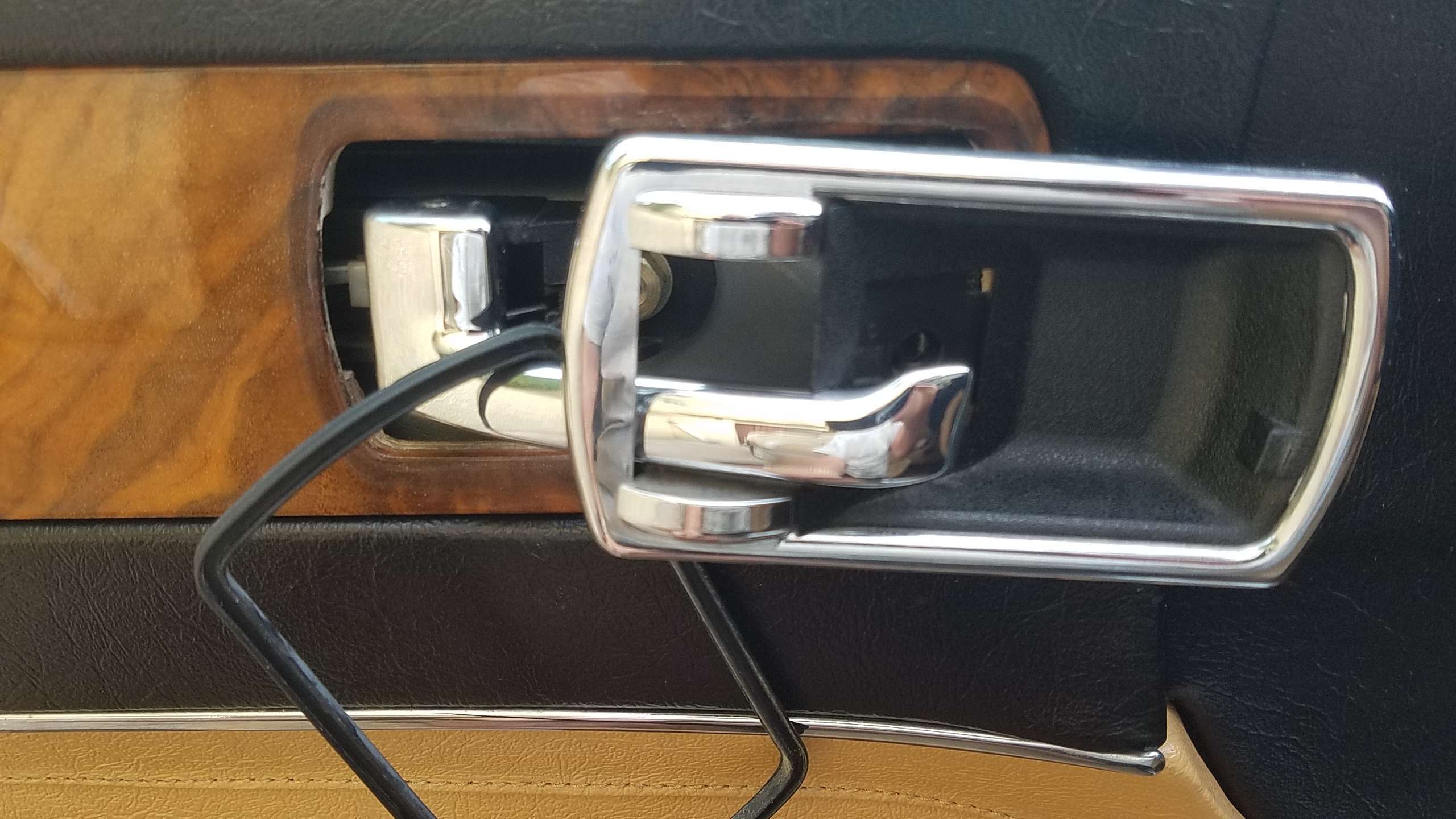

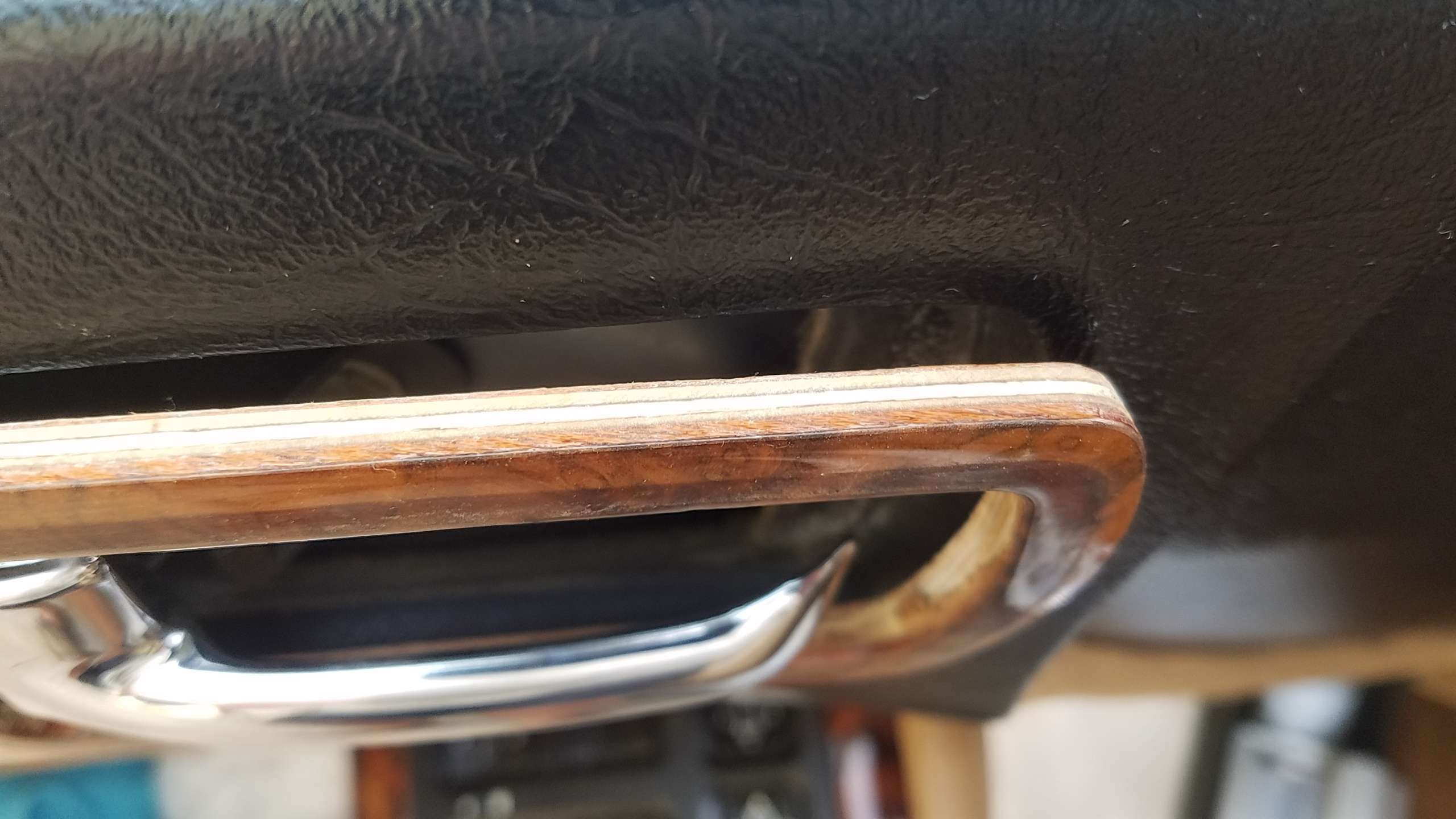

Ensuite on tire légèrement le placage bois au niveau de la poignée et on le fait glisser vers l'avant :

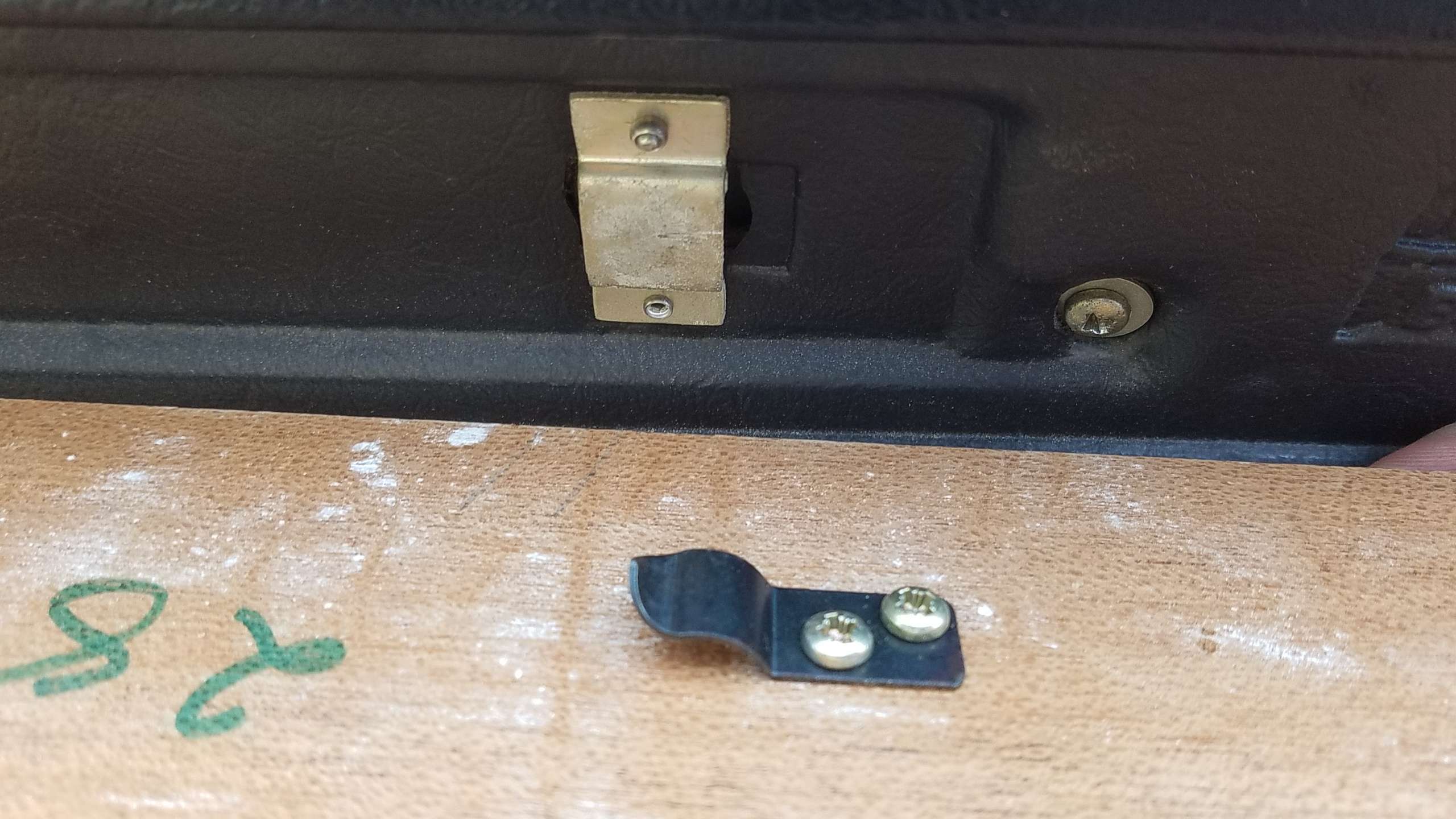

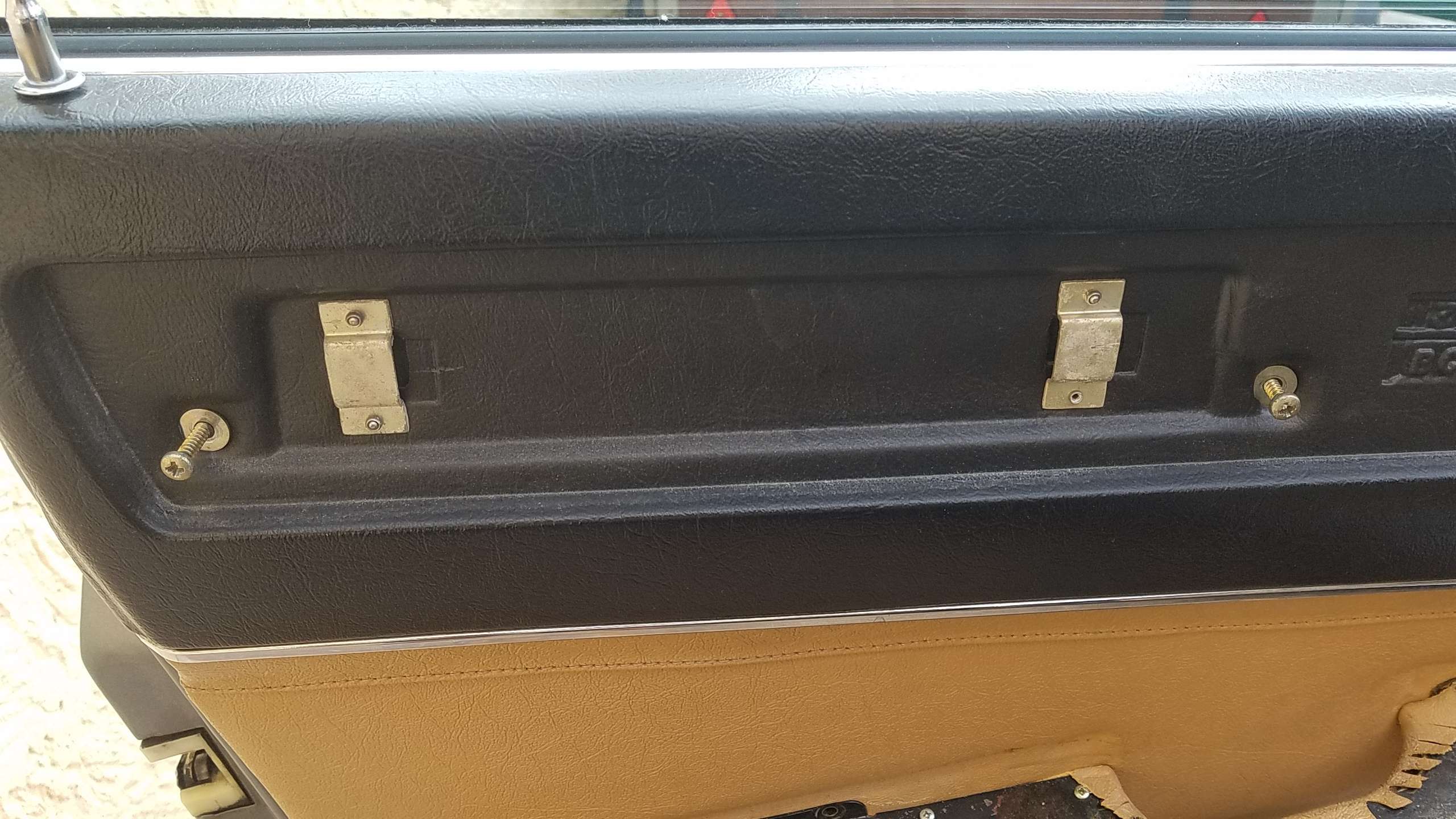

On enlève les deux vis de maintien :

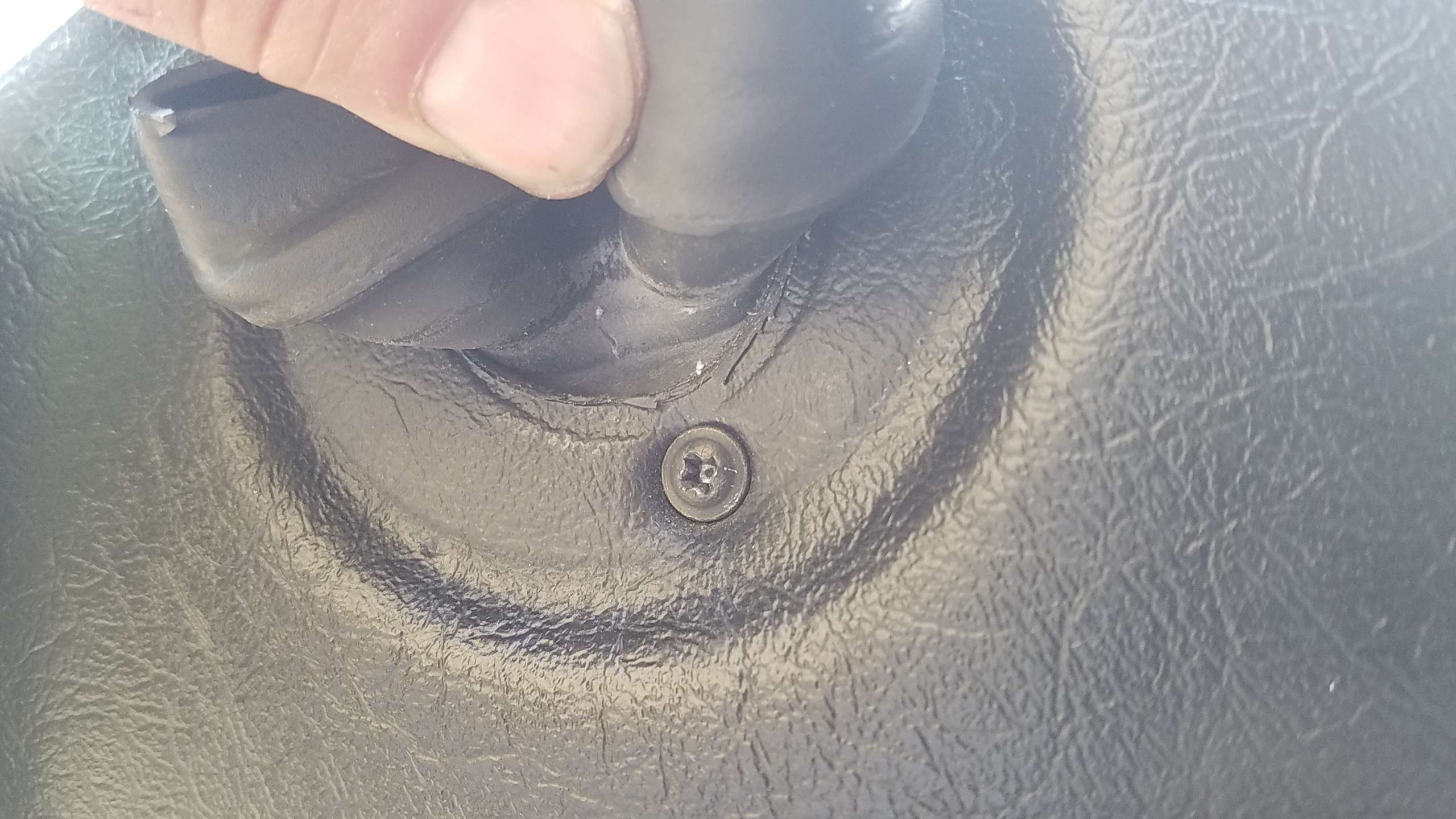

Puis la petite vis cachée par la prise d'air caoutchouc :

On défait le clips plus bas :

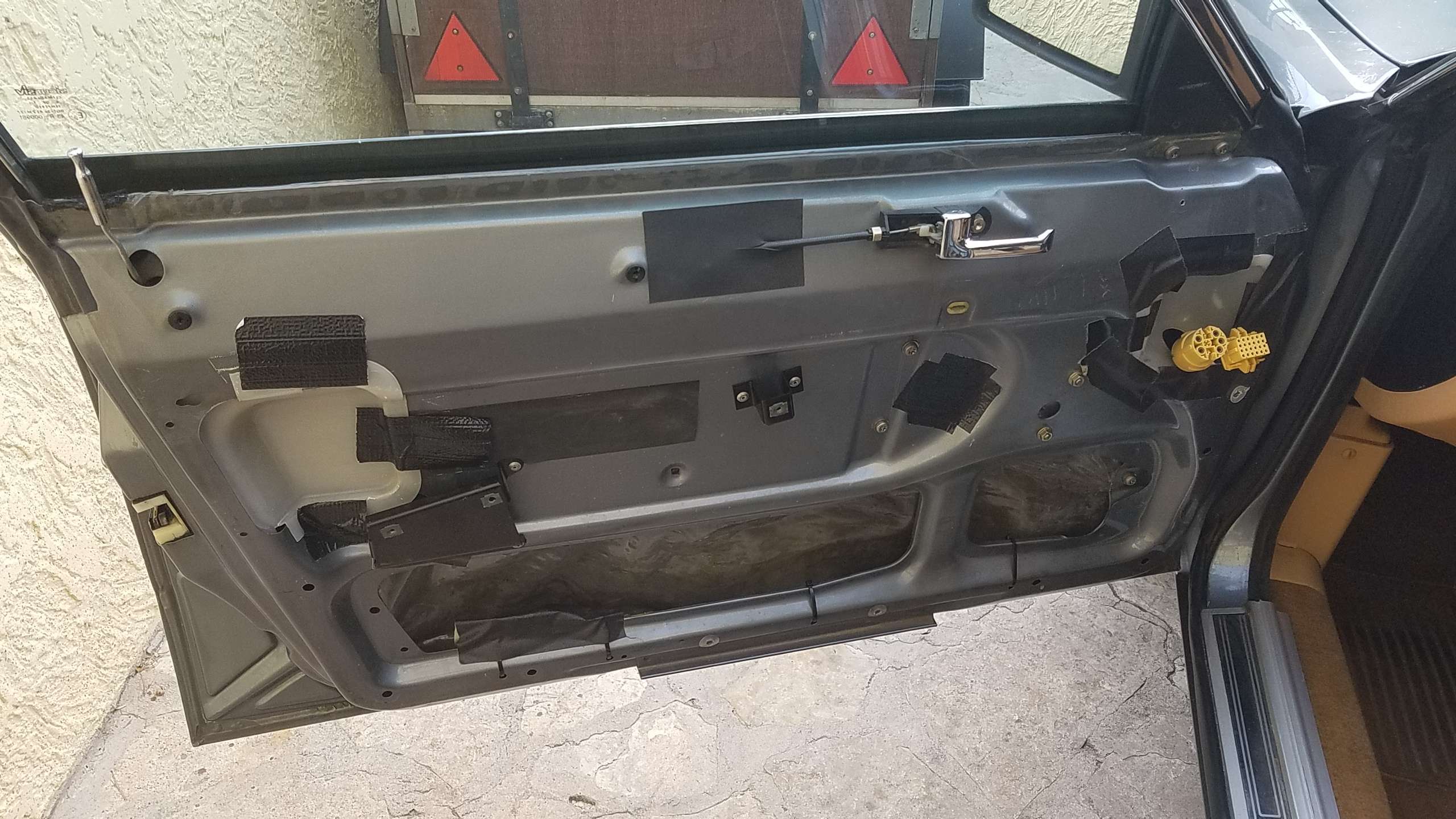

A ce moment il suffit de relever l'ensemble pour le dégager du bord de fenêtre.

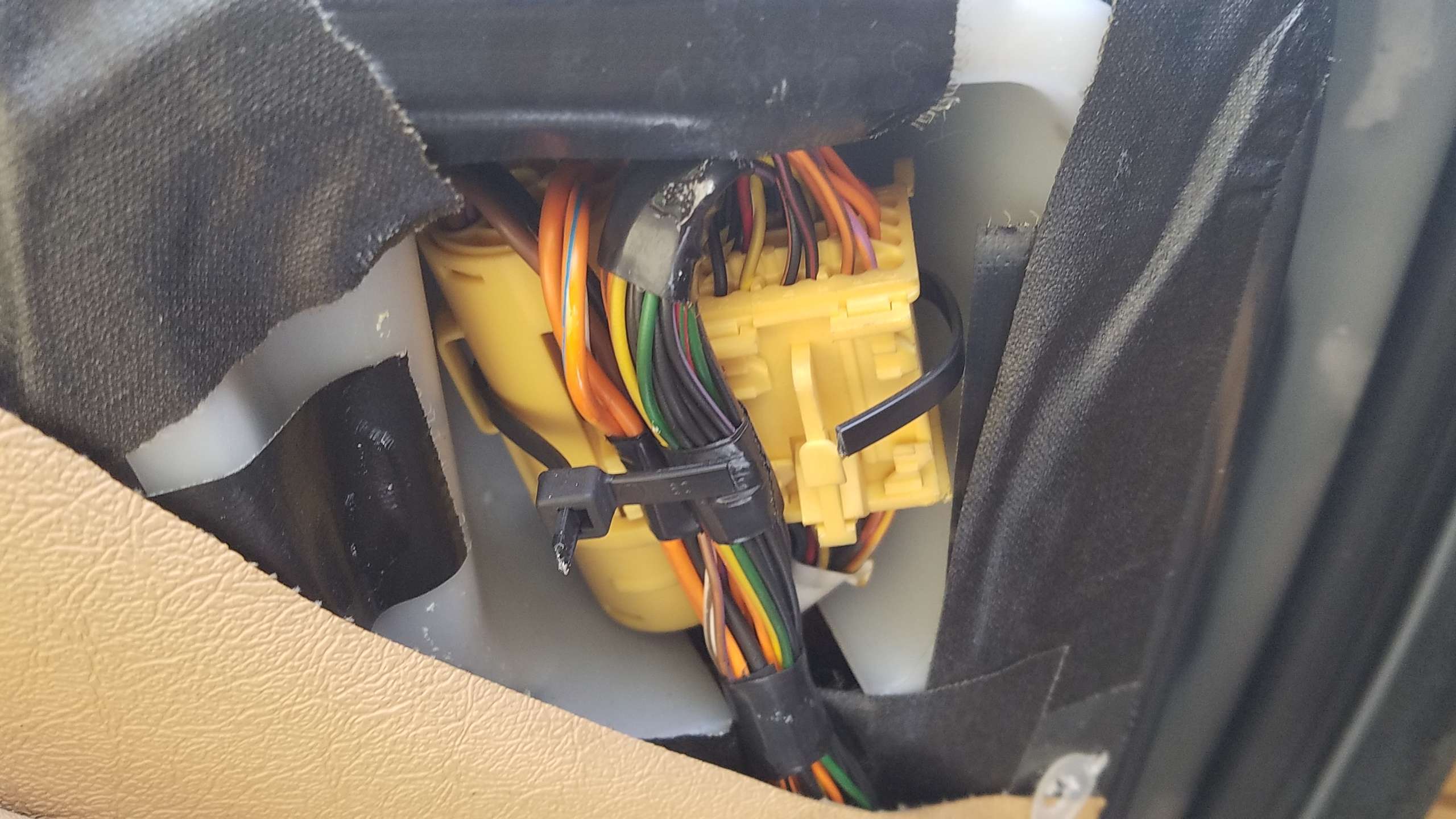

On aperçoit à ce moment les connexions que l'on déconnecte après avoir coupé le collier si nécessaire :

Maintenant on va retirer la partie basse.

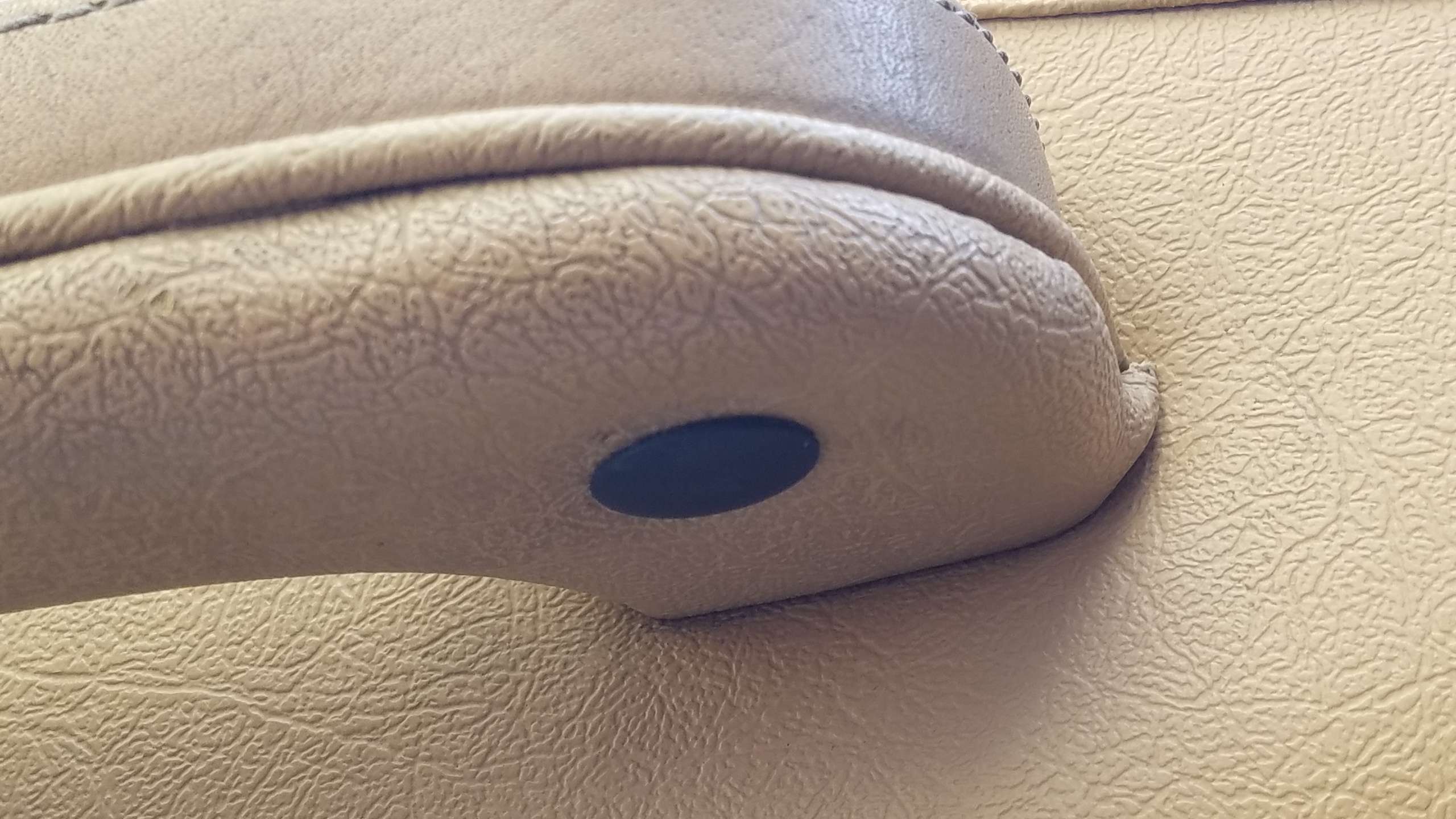

On retire sous l'accoudoir le clips (il est de la couleur du cuir en principe et se déconnecte en quart de tour. Ici c'est un clips normal :

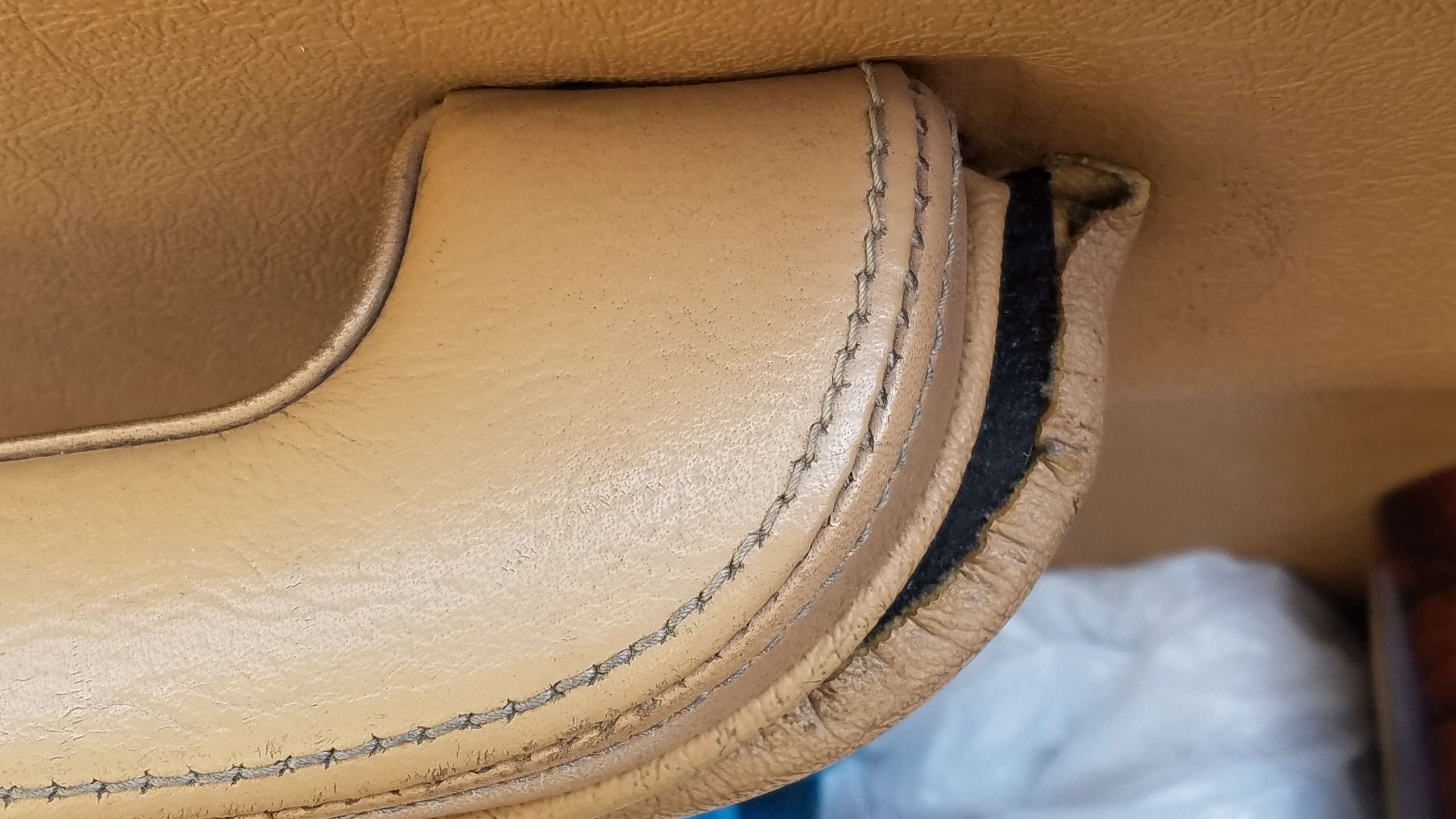

Une fois retiré, on fait glisser en reculant l'accoudoir :

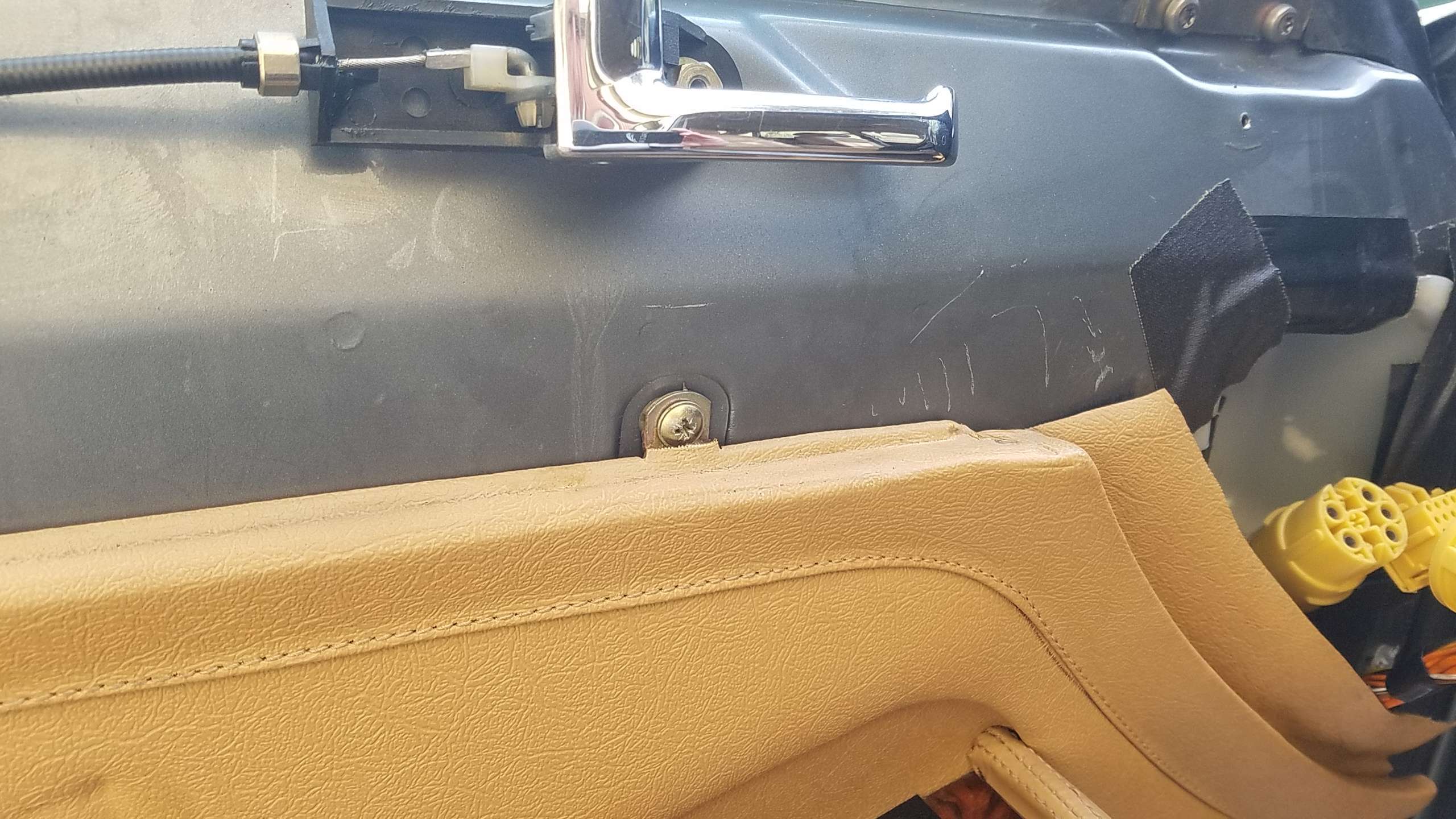

Ensuite on le soulève pour dégager les deux vis :

Puis on retire les 3 vis de l'accoudoir :

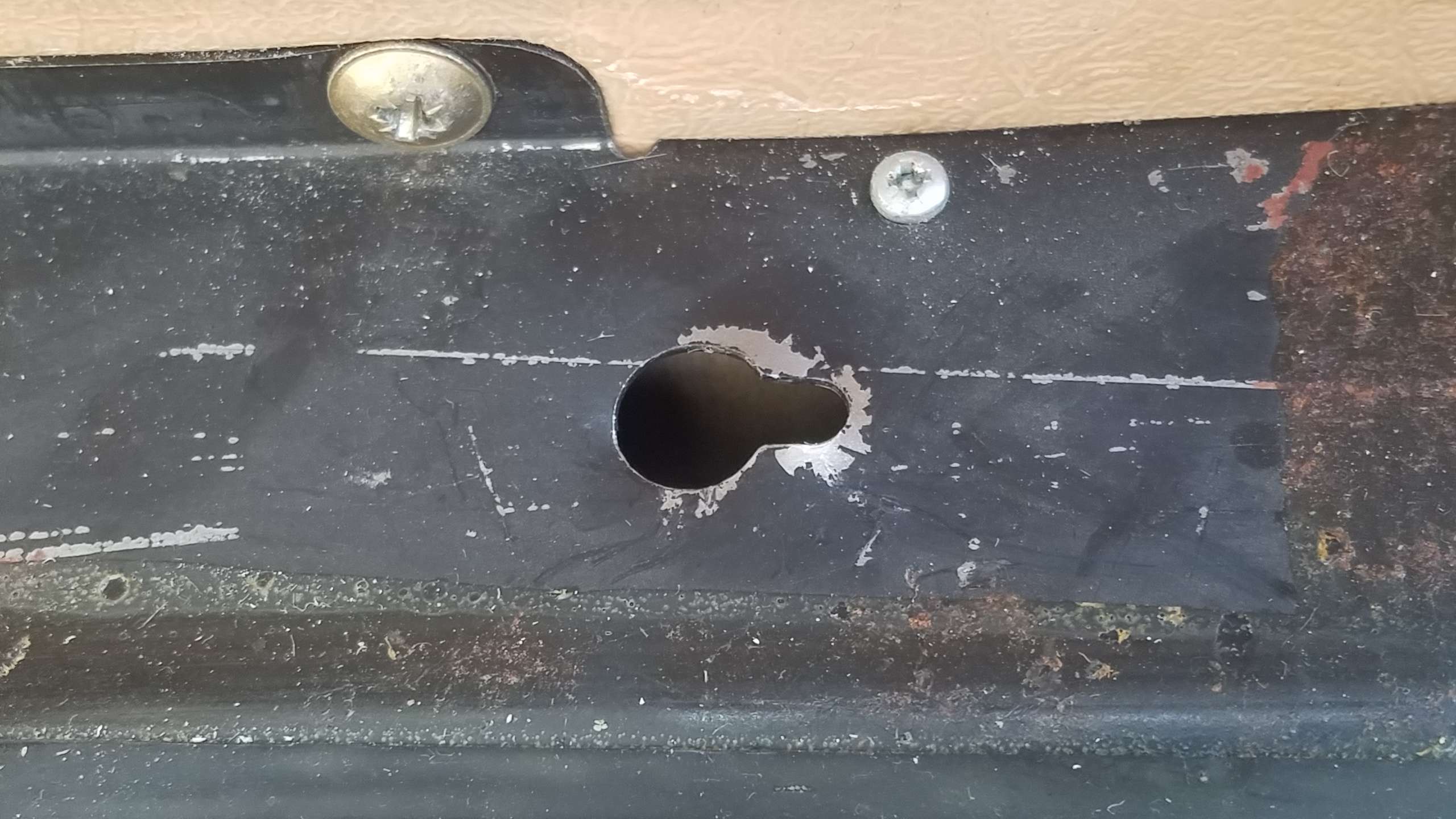

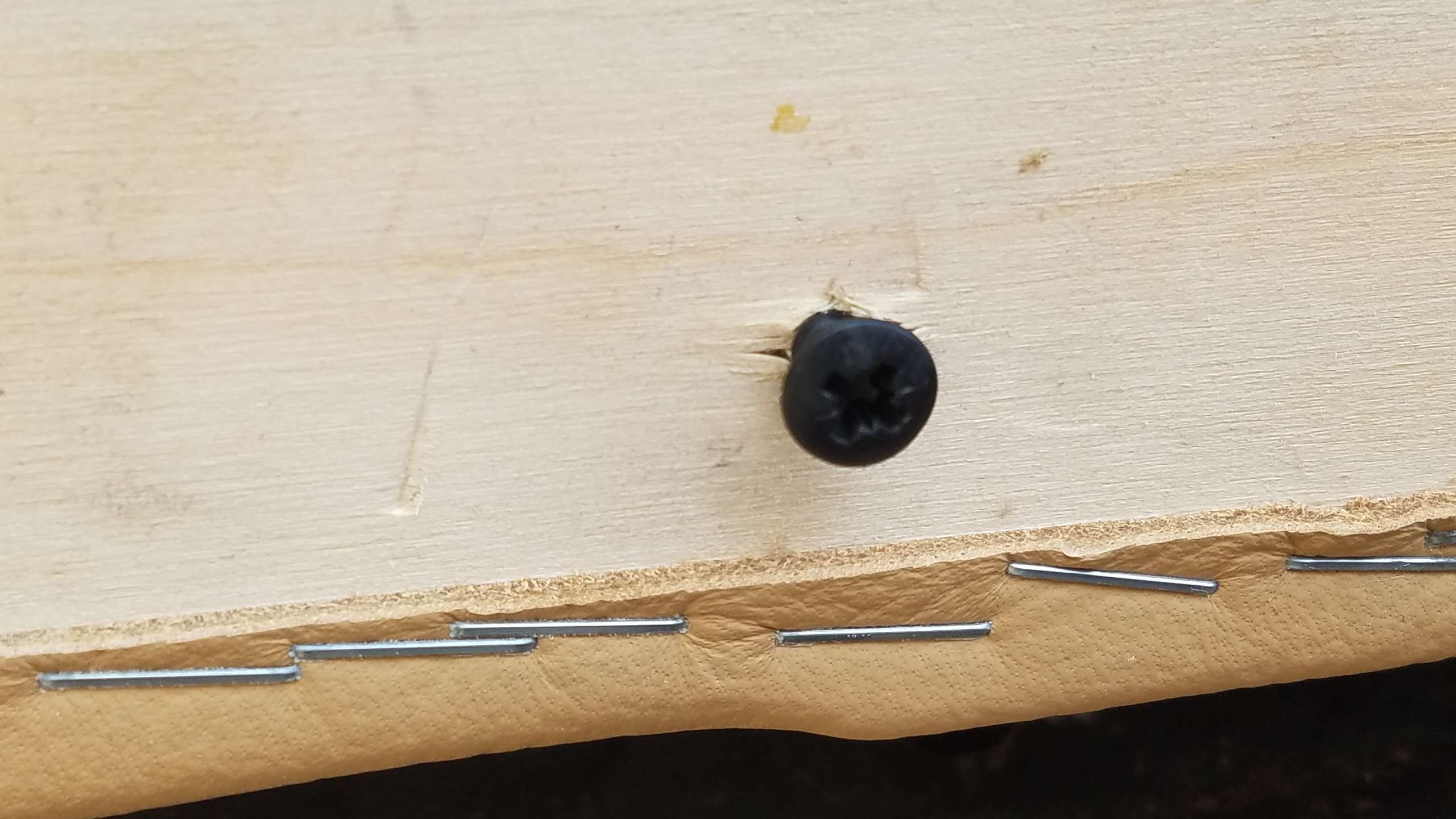

On retire la vis du haut :

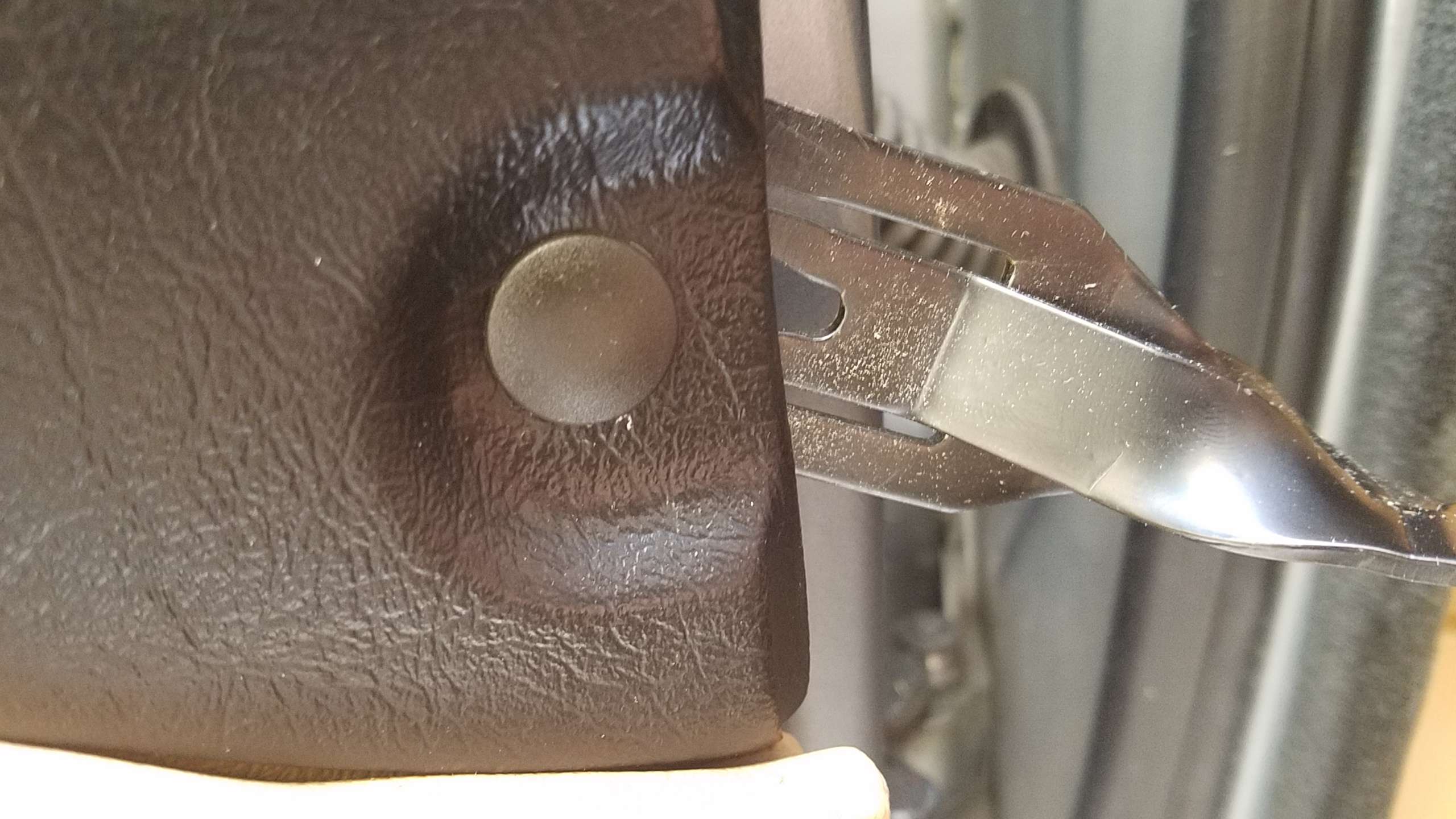

A l'aide de la pince à déclipser on retire le panneau :

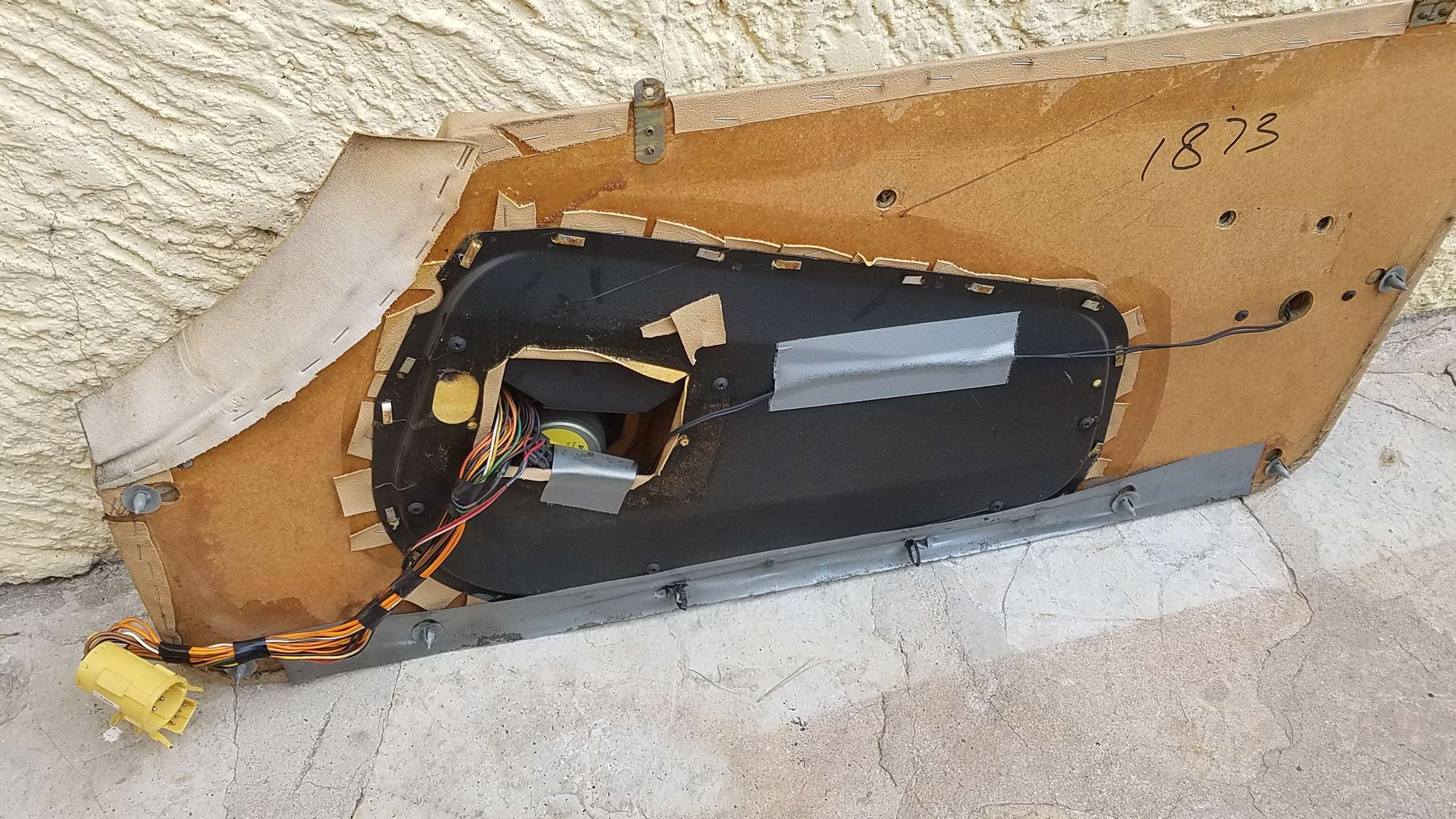

Voilà le travail va se faire sur une table ou établi.

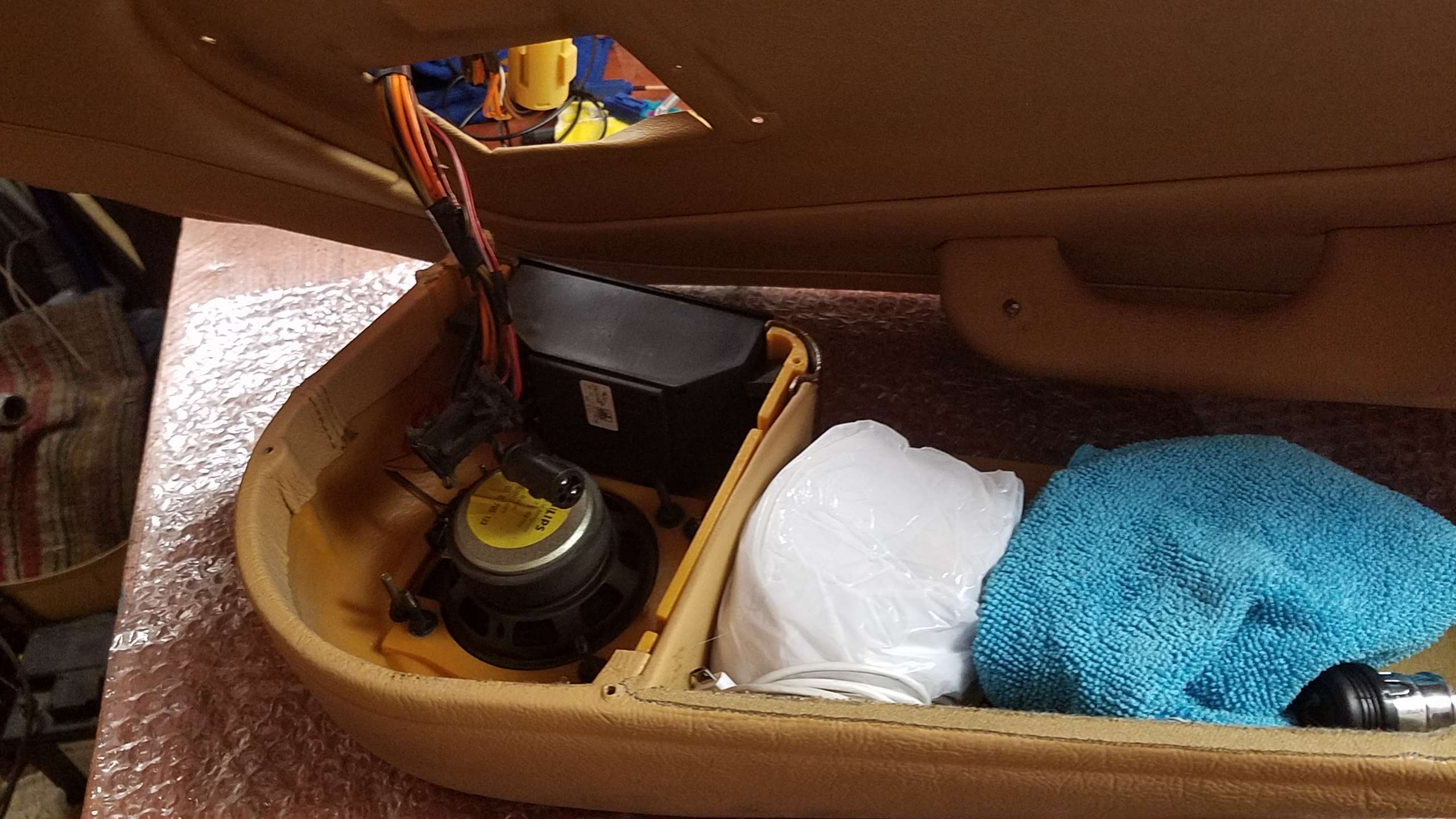

On aperçoit le haut-parleur :

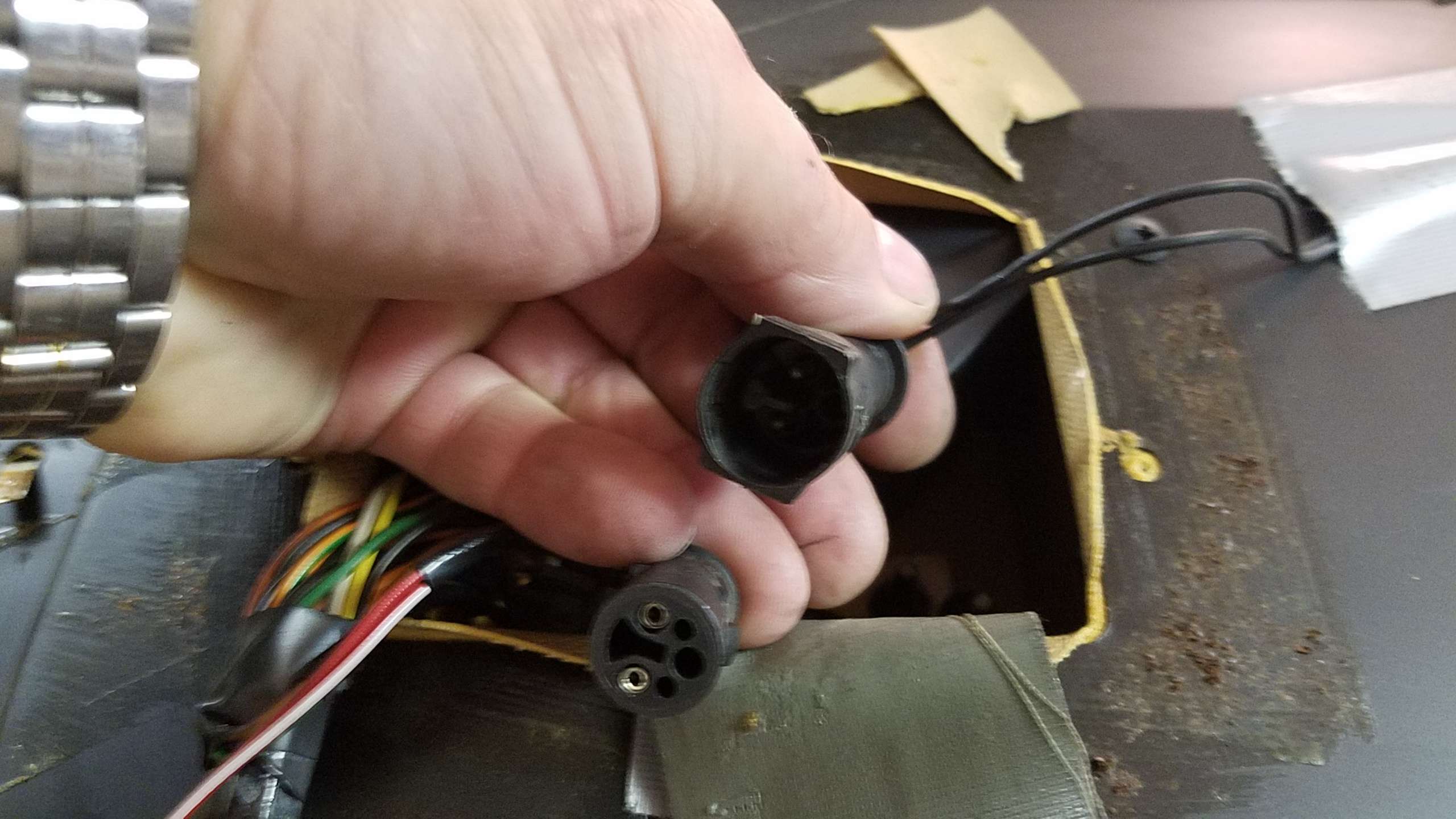

On retire la connexion de l'allumage de pied de portière :

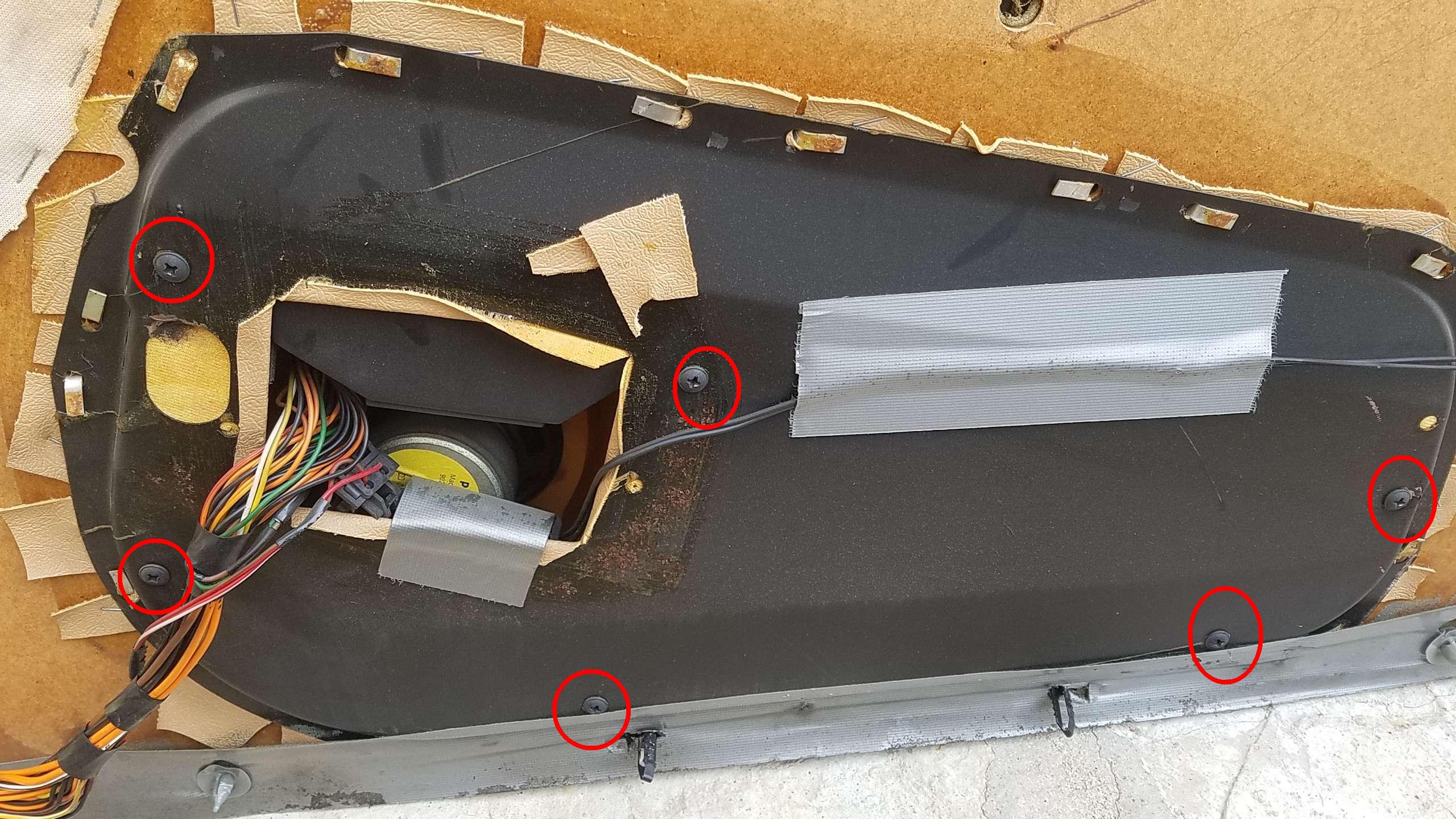

On retire les 6 vis qui maintiennent l'ensemble vide poche, boutons et haut-parleur :

Voilà on peut dégager l'ensemble :

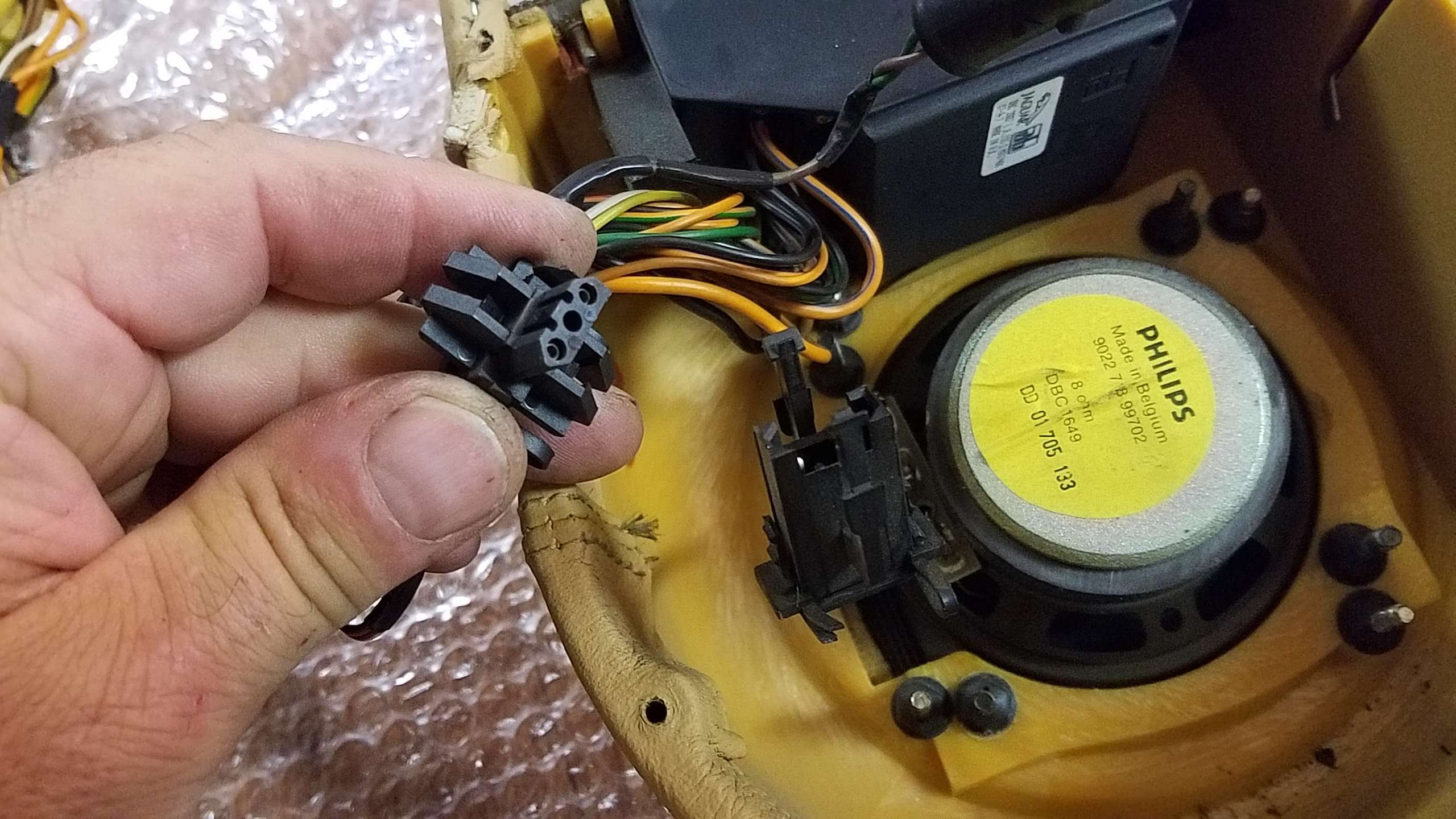

On déconnecte le haut-parleur :

Voici le modèle installé :

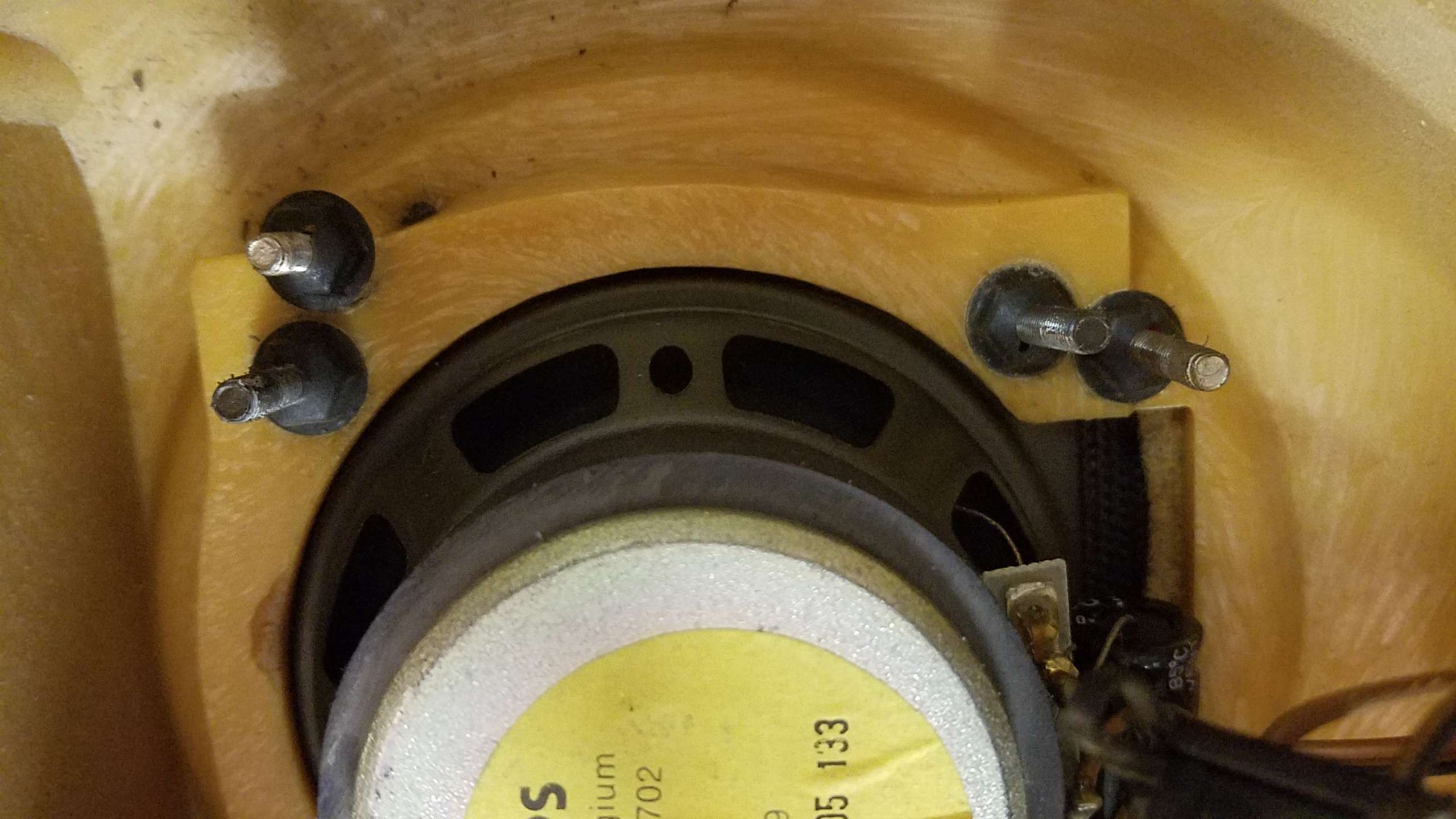

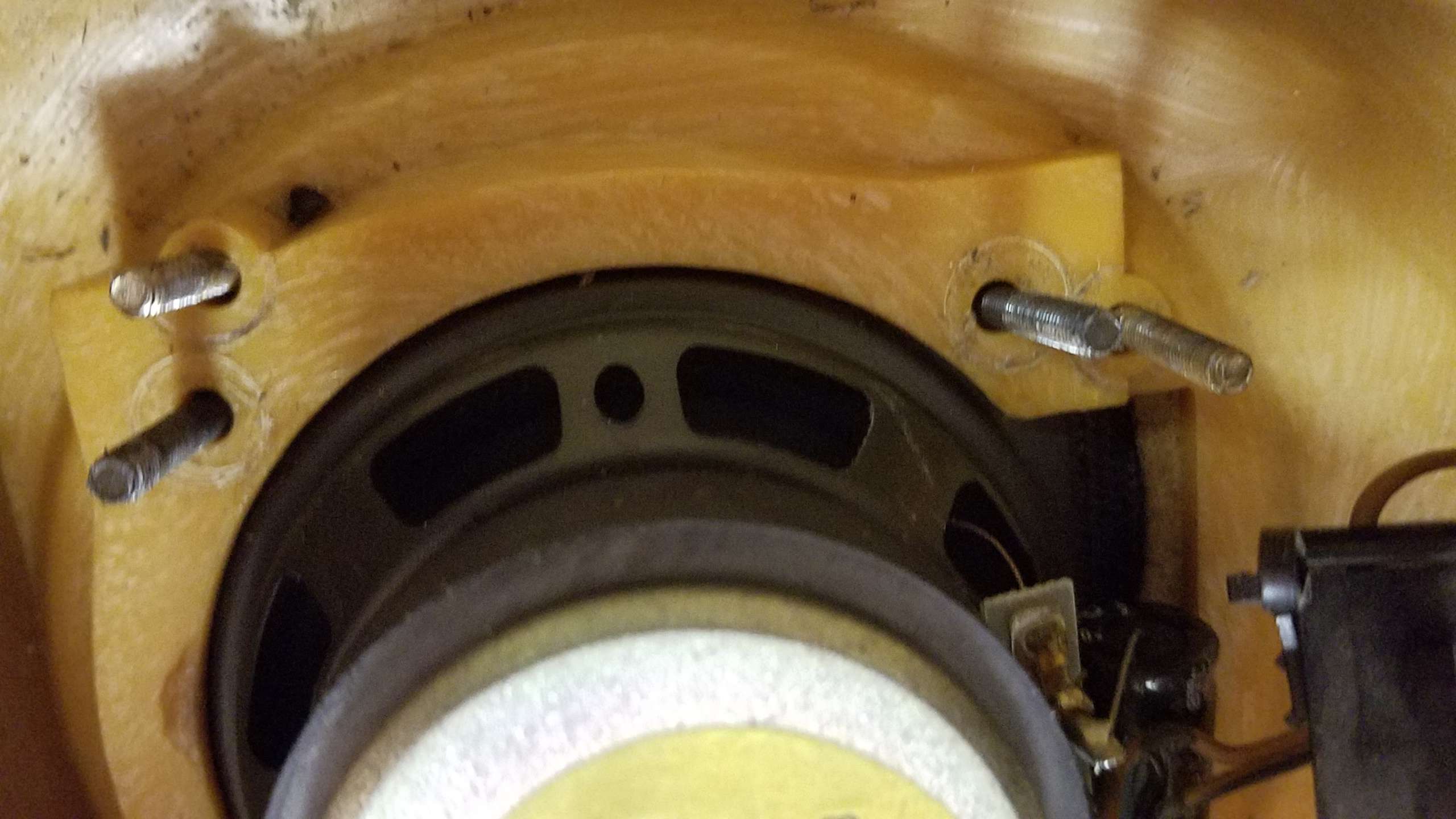

On enlèce les 4 écrous de la grille et les 4 écrous de fixation du haut-parleur :

Puis on retire la grille et le haut parleur:

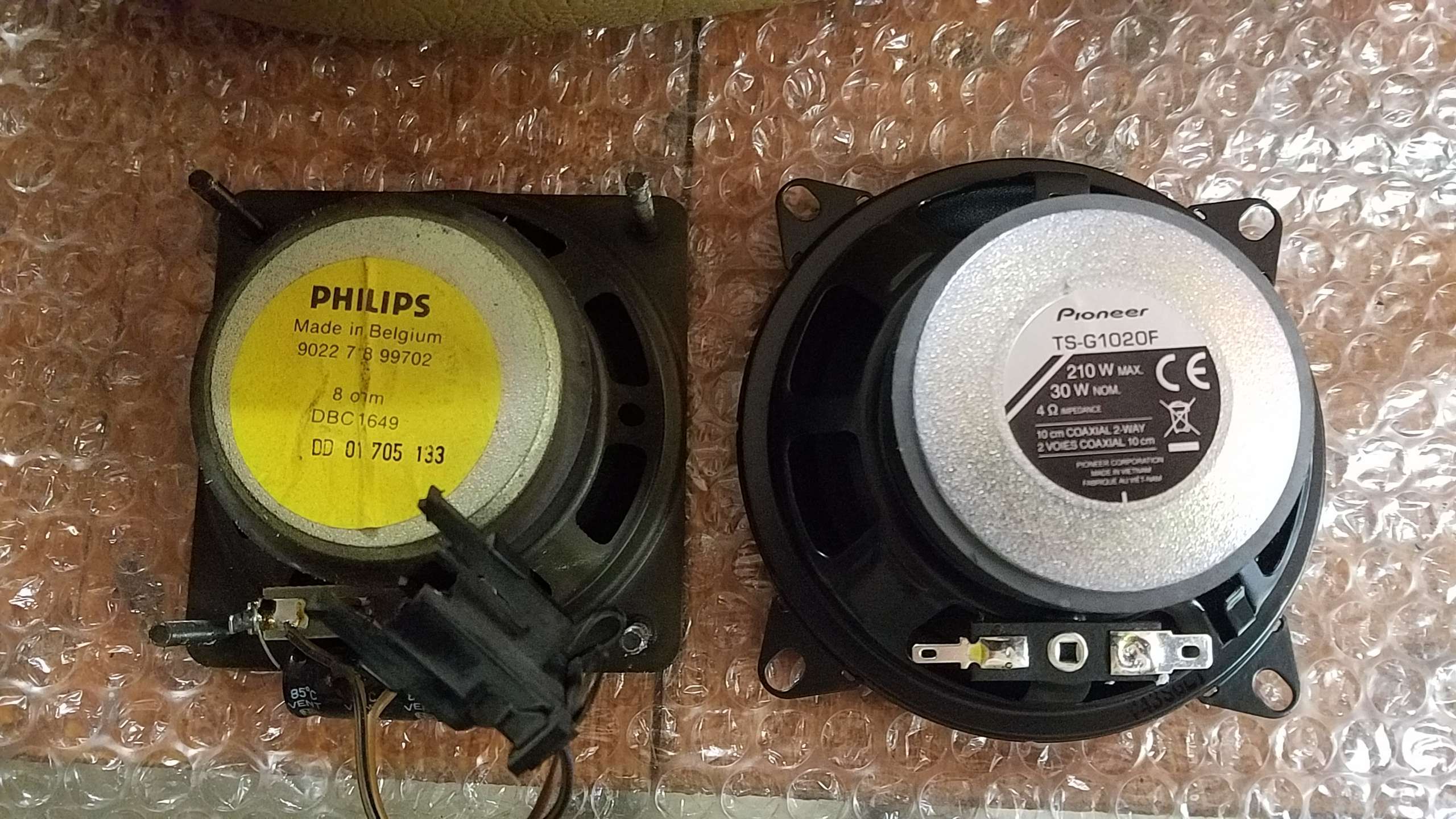

Le comparatif avec le nouveau :

L'ancien est un 3.5" (89mm) et le nouveau fait 4" (100mm).

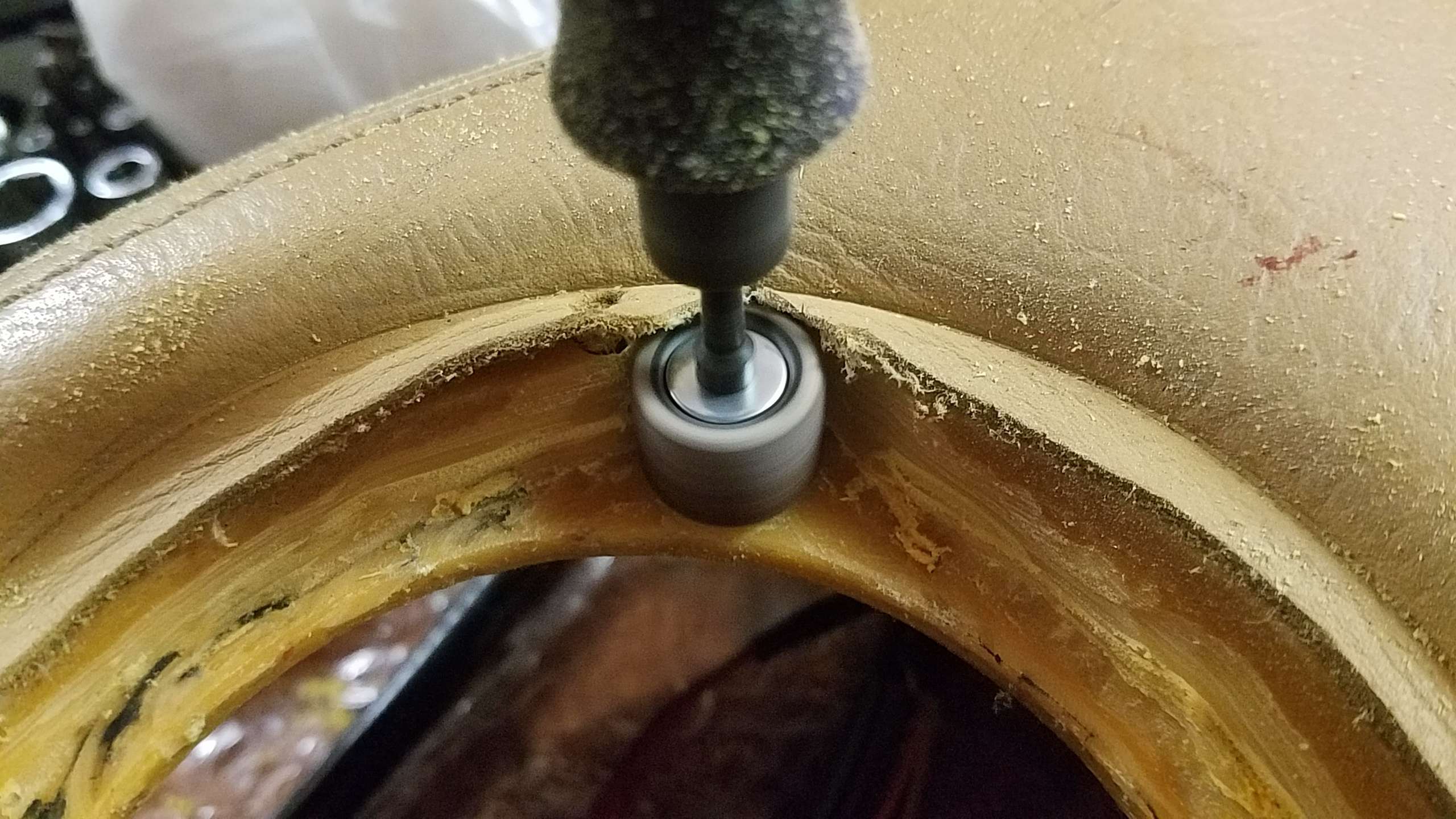

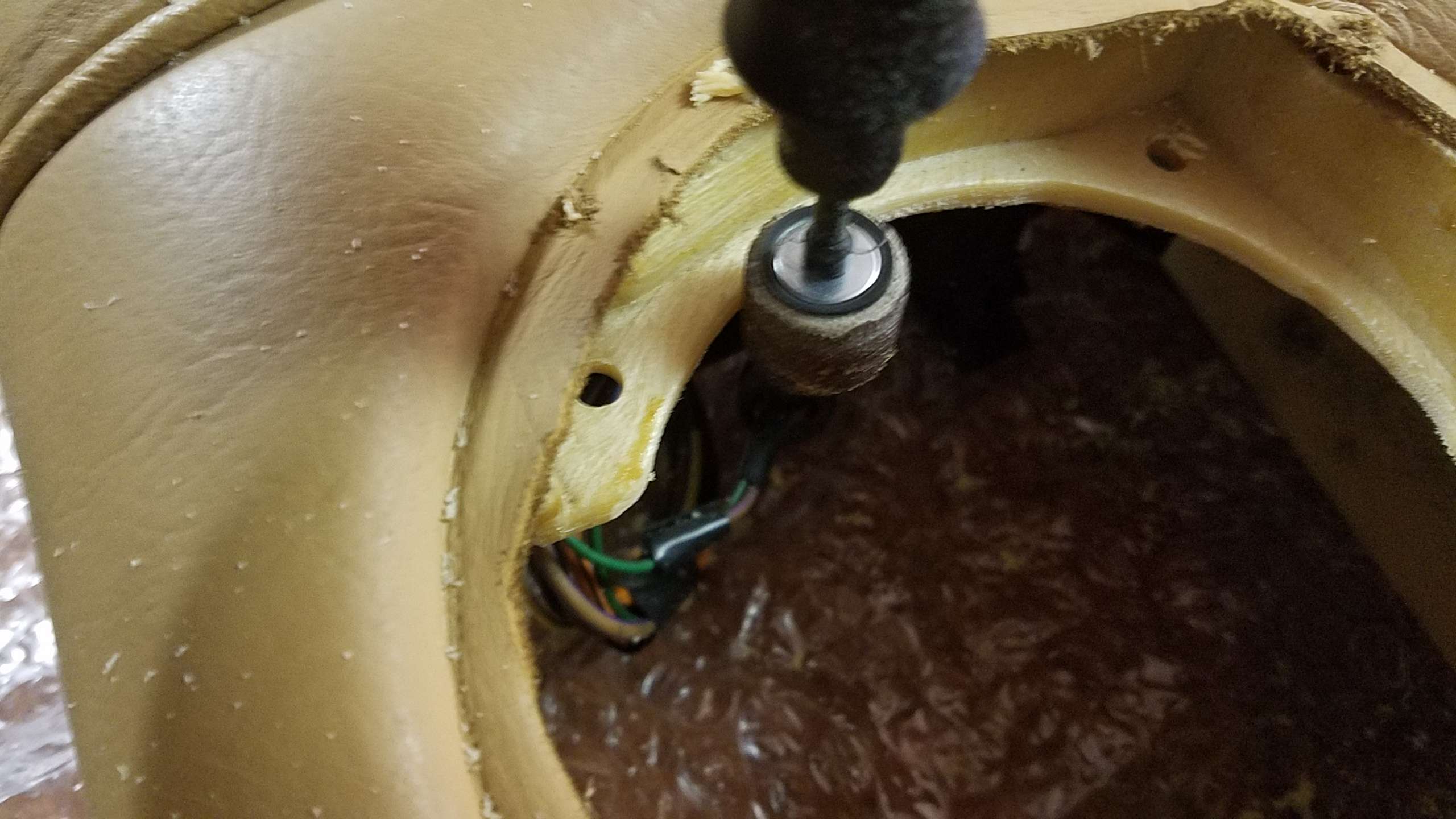

Donc il est nécessaire de travailler avec la Dremel pour agrandir l'emplacement :

Voilà après l'usinage :

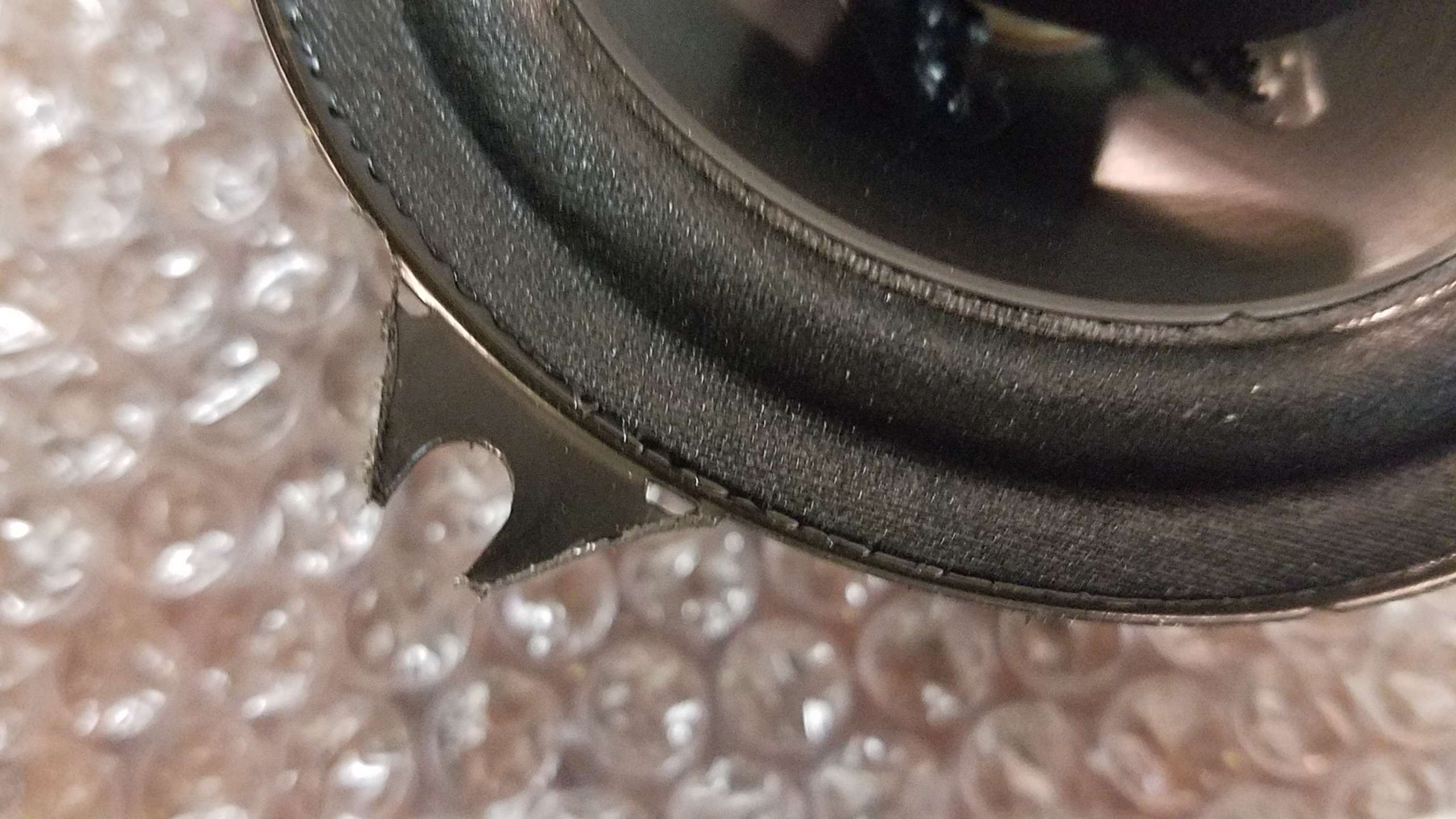

Sur le haut-parleur il y a aussi un petit travail de meulage pour réduire les attaches :

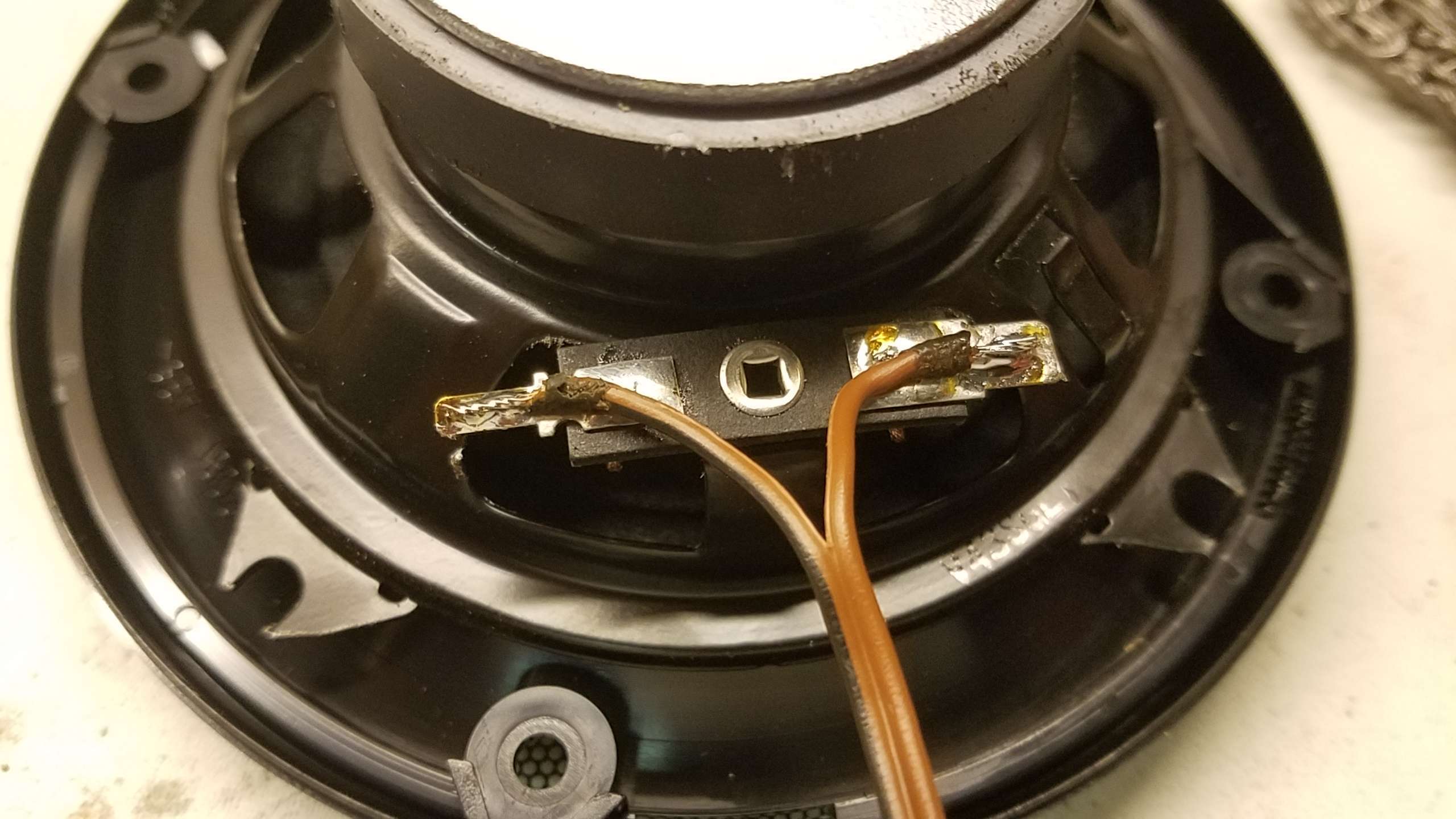

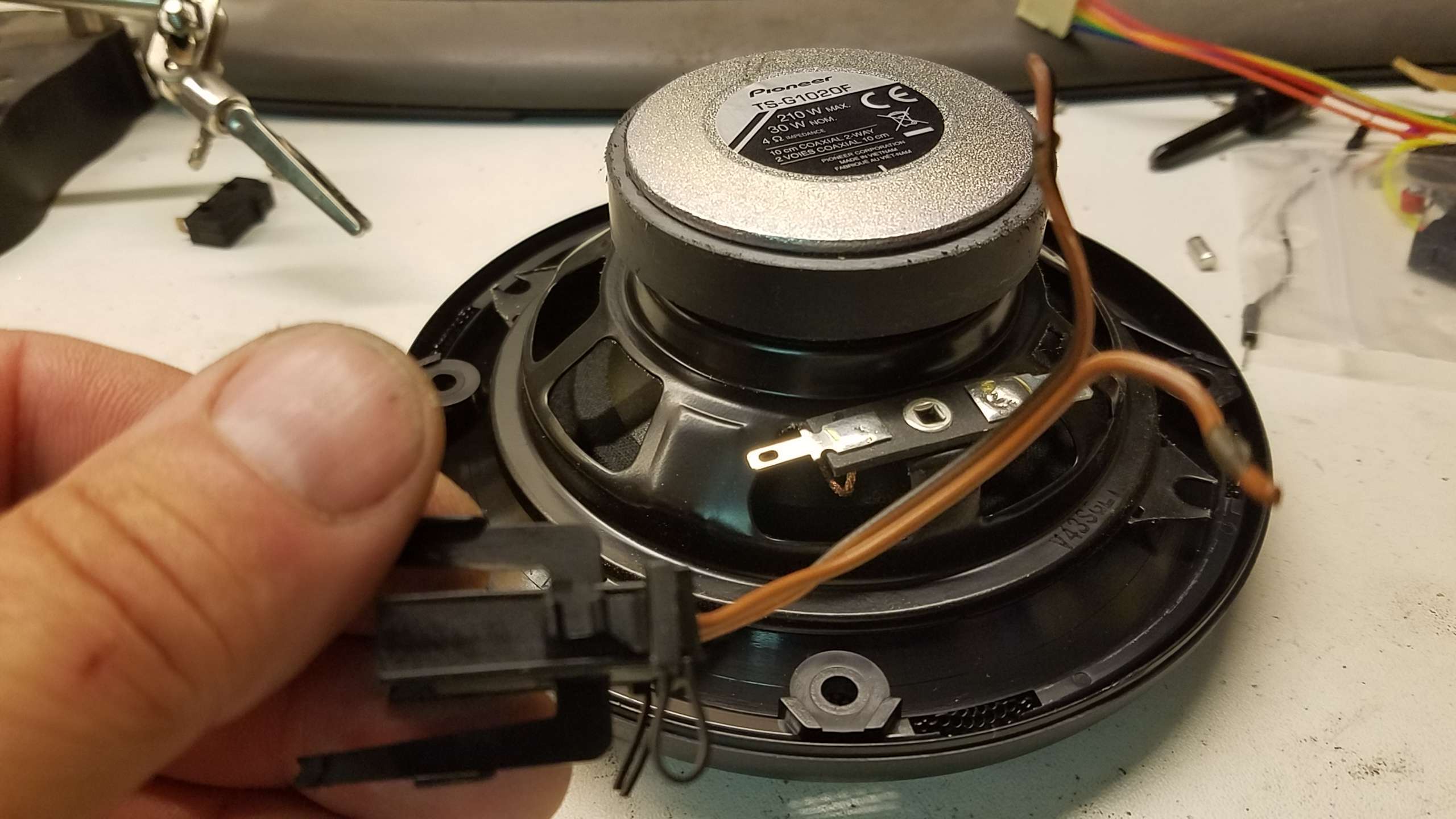

Puis on coupe les deux fils avec la fiche sur l'ancien et on ressoude sur le nouveau :

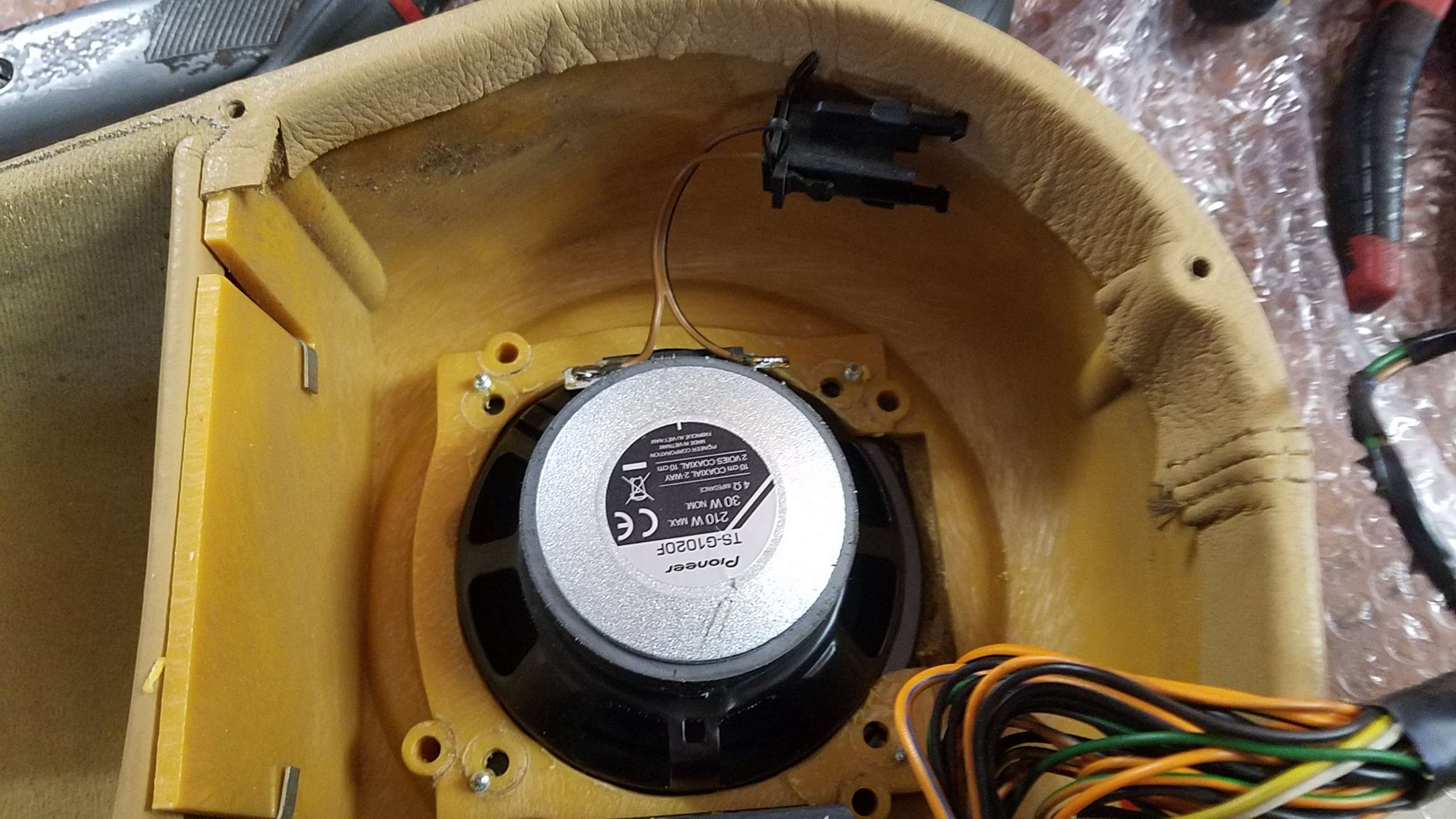

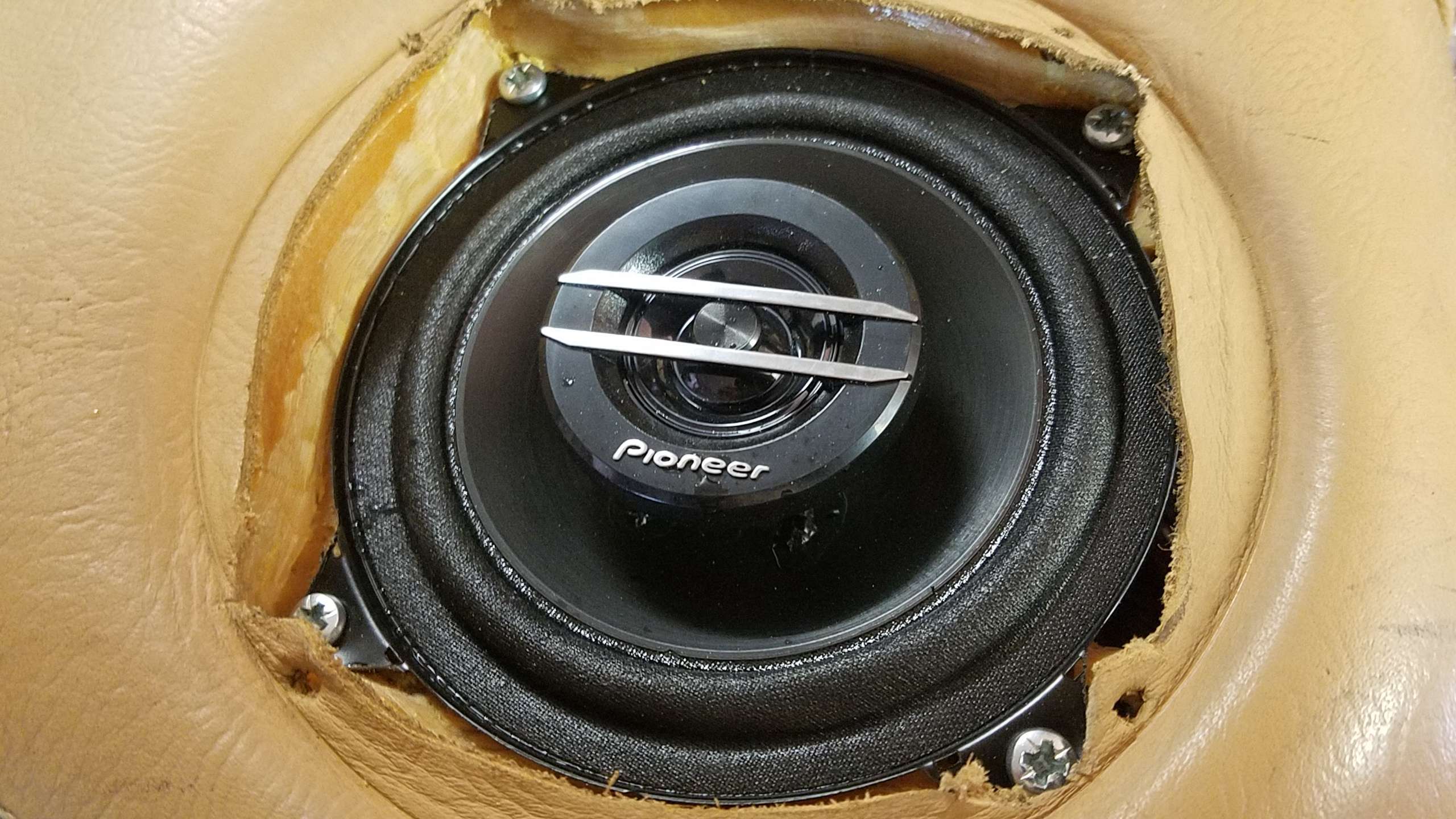

On met en place le haut-parleur et on fait 4 petits avant trous puis 4 vis parker :

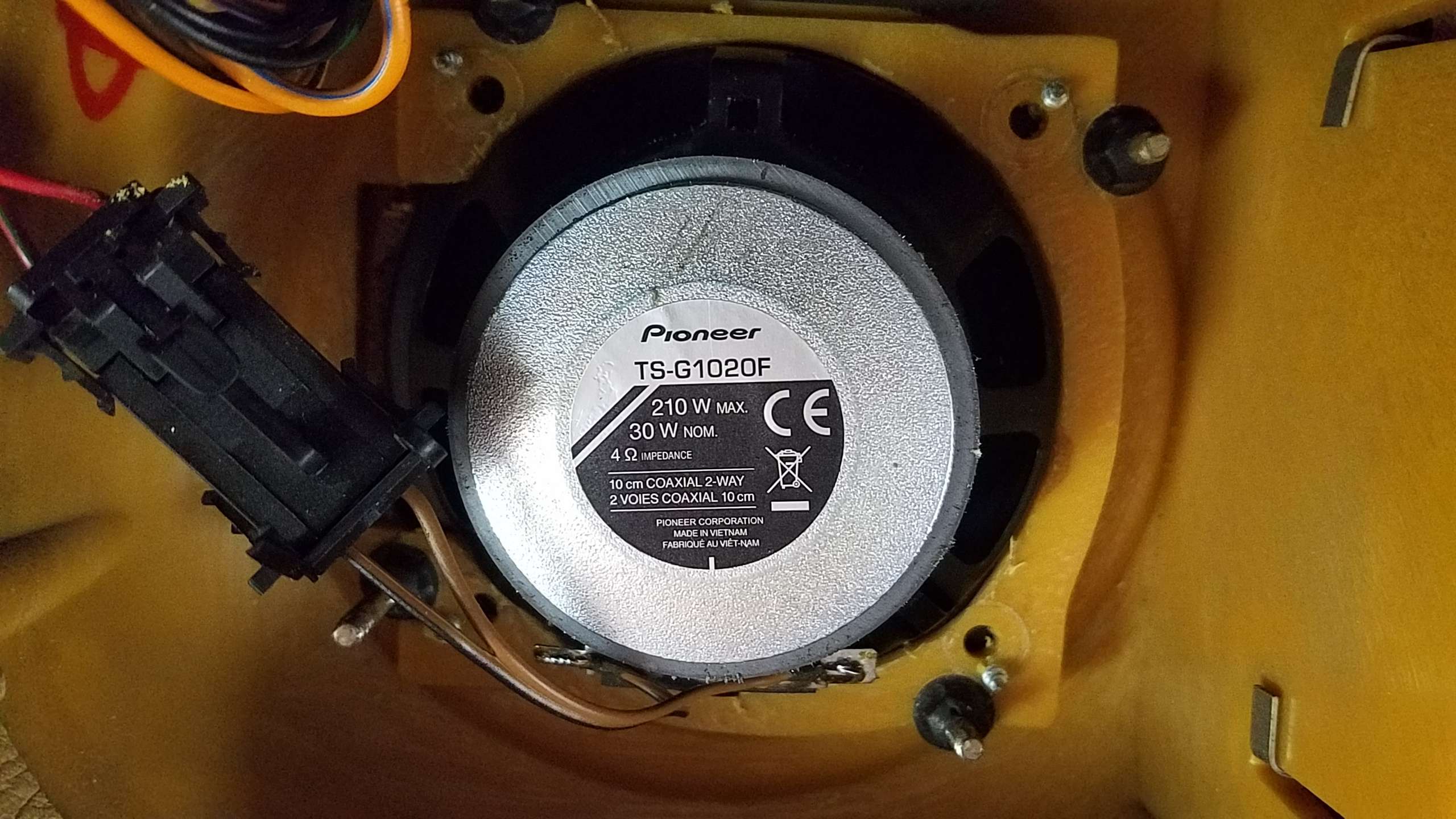

Vu arrière :

On reconnecte la fiche du haut-parleur.

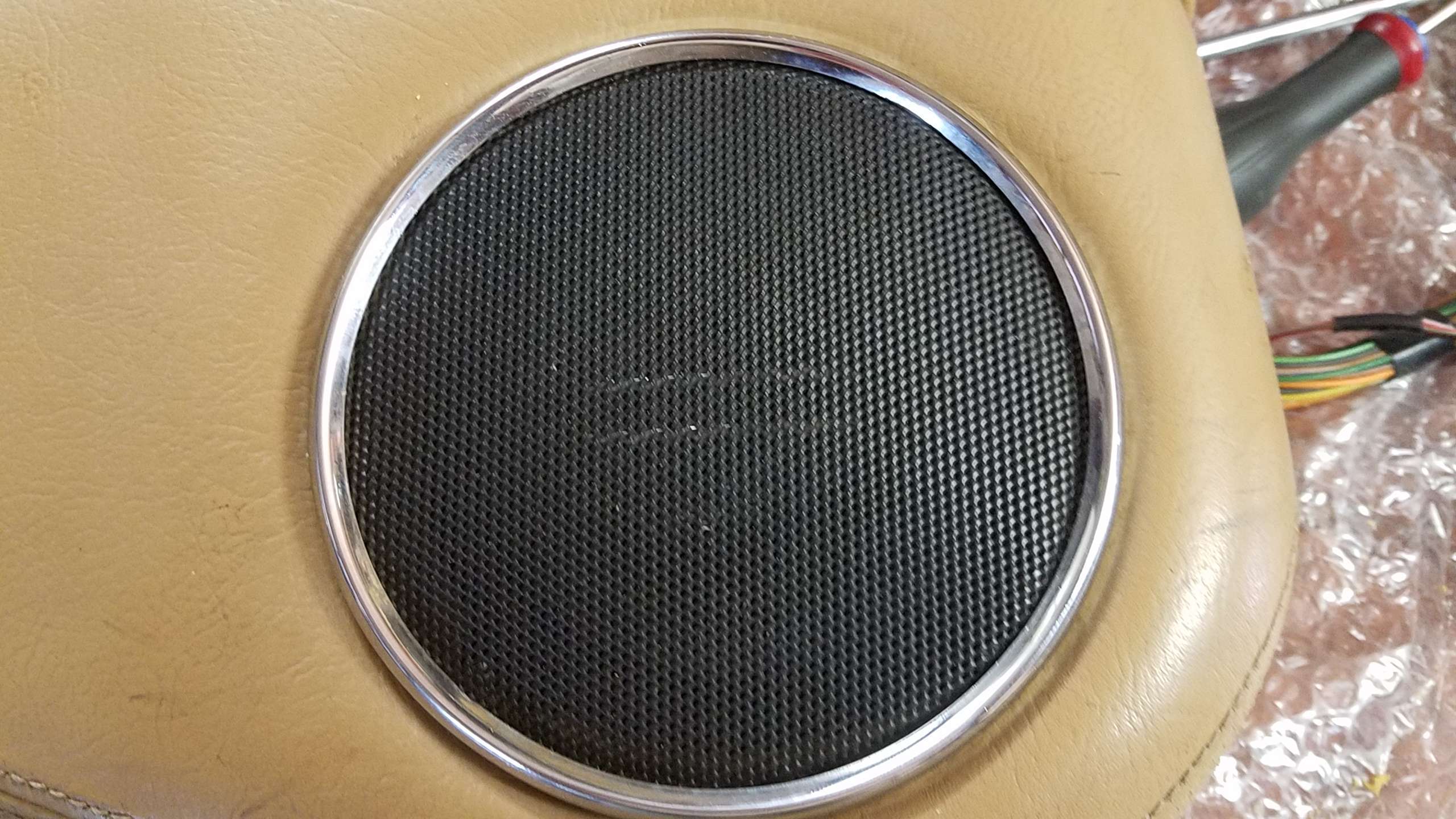

On replace la grille avec ses 4 écrous :

On reconnecte la fiche de pied de porte et on remet du scotch pour tenir les fils.
On remonte dans l'ordre inverse et on teste le son.

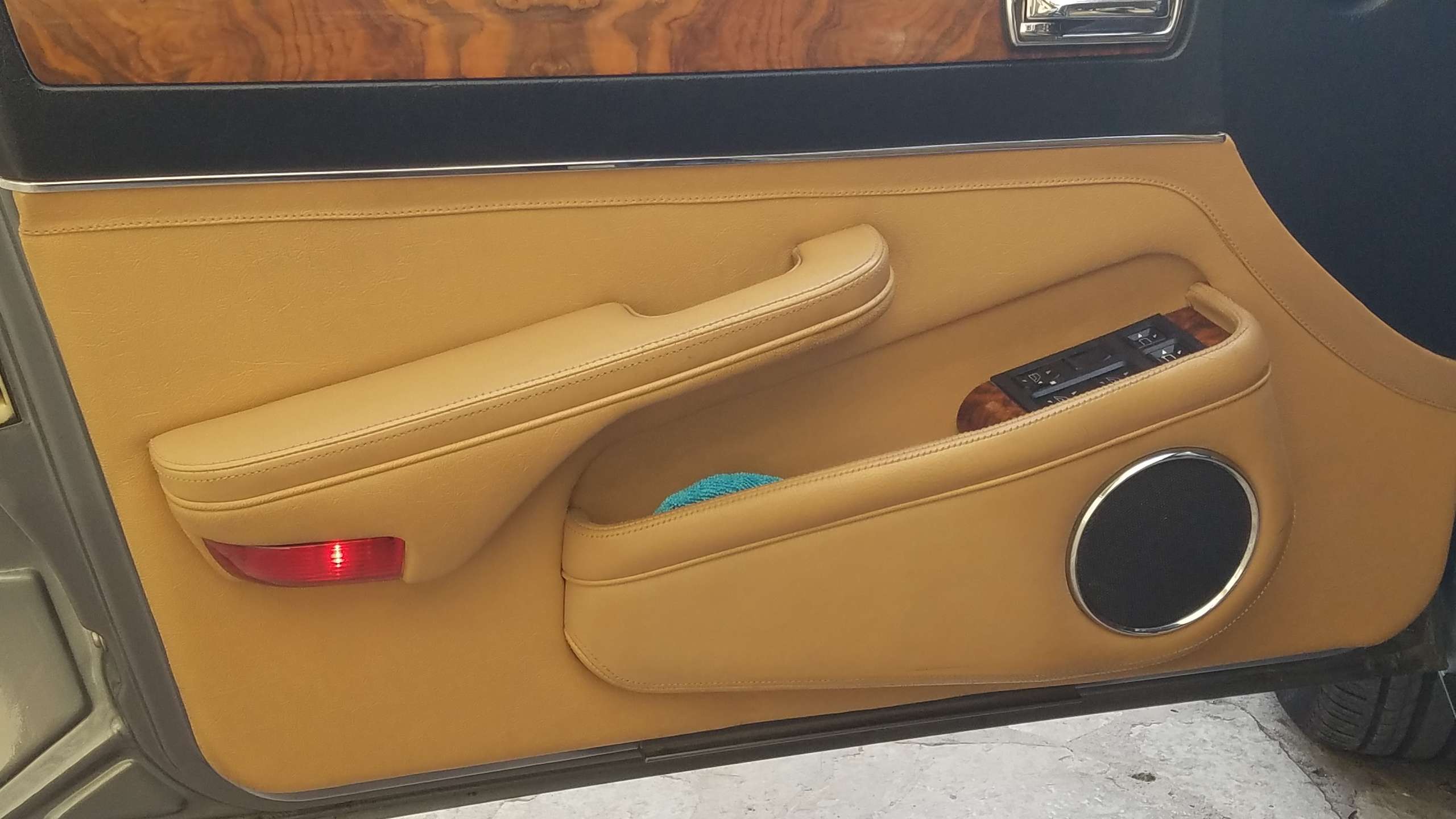

Voilà la même action est à faire sur les 4 portes pour avoir un son nettement meilleur que l'origine.
