REMPLACEMENT CIEL de TOIT

Ce dossier est important car il permet de réparer le mal de presque toutes les Jaguar (et même d'autres véhicules) à savoir le ciel de toit.
Le premier symptôme et une poche de tissu pendante au centre du véhicule.

La raison est un pourrissement de la mousse sous le tissu qui se désagrève et lache le tissu.
C'est un classique sur les Jaguar de tout age.
Pour effectuer le changement du tissu il faut bien entendu déposer le ciel de toit. Le ciel de toit est une coque carton aggloméré collé sur laquelle est collé le tissu et sa mousse.

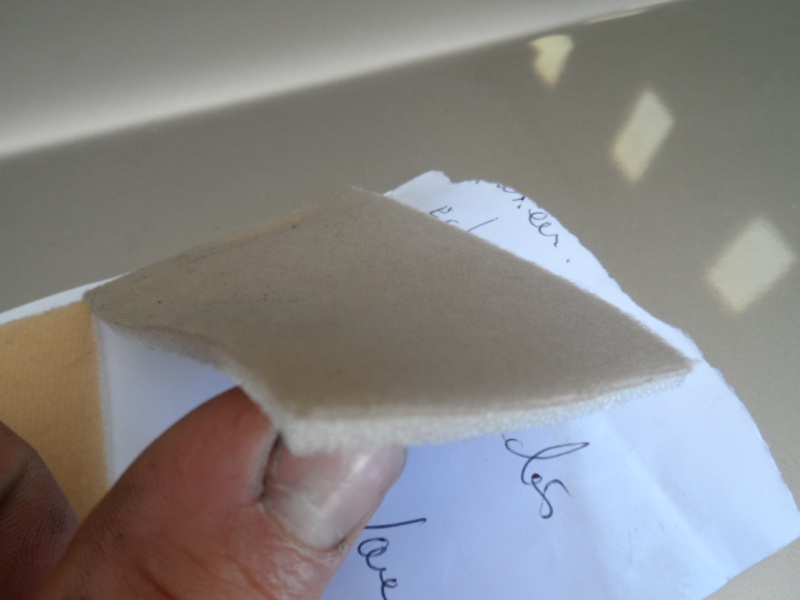

Voici à quoi ressemble ce tissu:

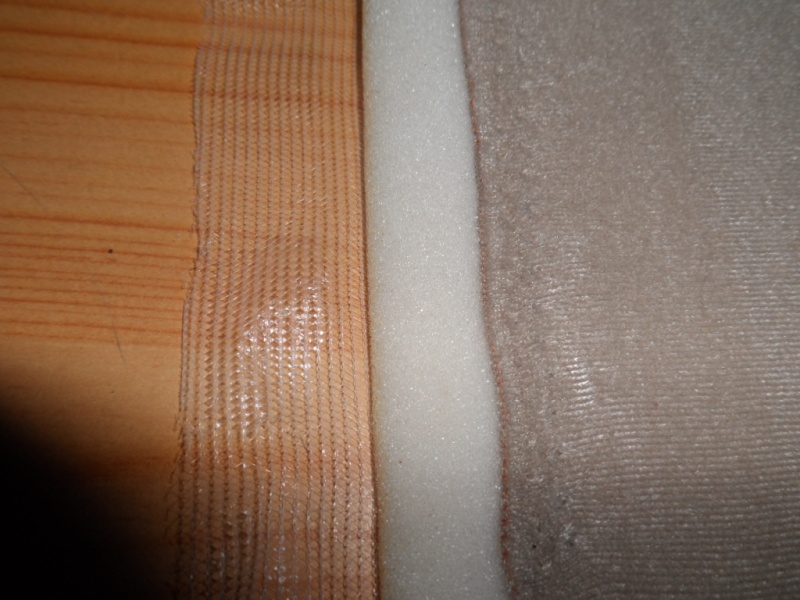

Ce tissus se compose de trois couches différentes:
- Le tissus beige, collé sur une mousse blanche, elle même collée sur une grille polyester très fine.
Procédons tout d'abord au démontage de la coque.
Le démontage s'est fait sur un modèle 93/94 avec toit ouvrant, mais il est identique aux versions précédentes à quelques détails près qui seront spécifiés au fil du dossier.

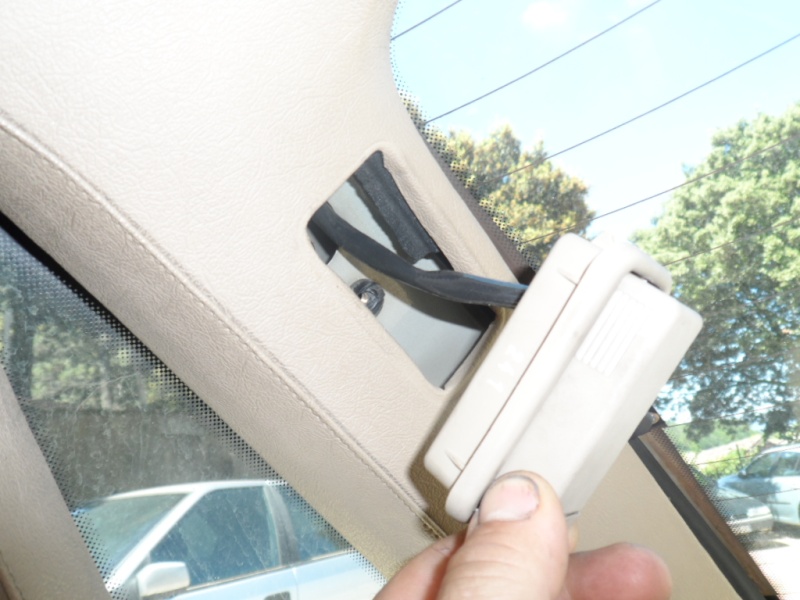

Commencer par delipser les détecteur volumétrique à l'aplomb des montants (2 détecteurs) et déconnecter-les (uniquement modèles 93/94):

Démonter ensuite les pare-soleil (3 vis chacun) et pour les modèles avec pare-soleil éclairé il faut défaire la fiche:

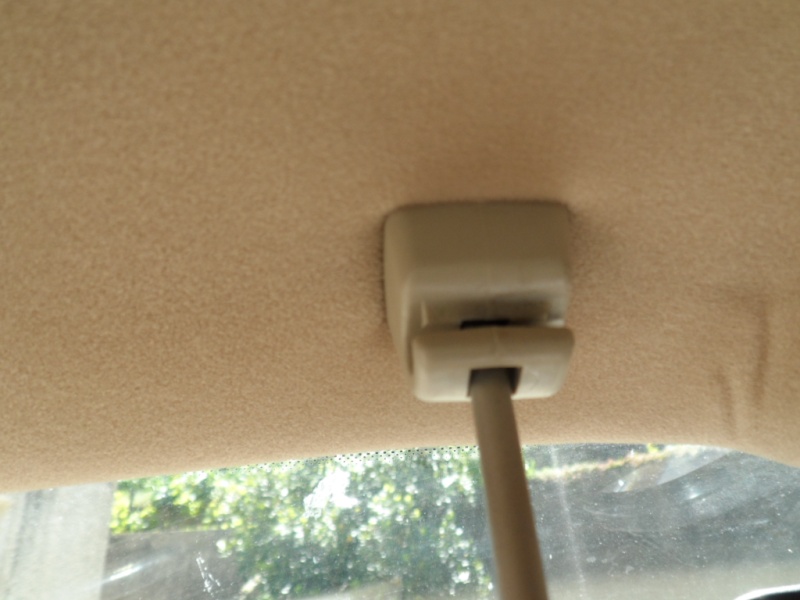

Déposer les deux pinces de retenue des pare-soleil:

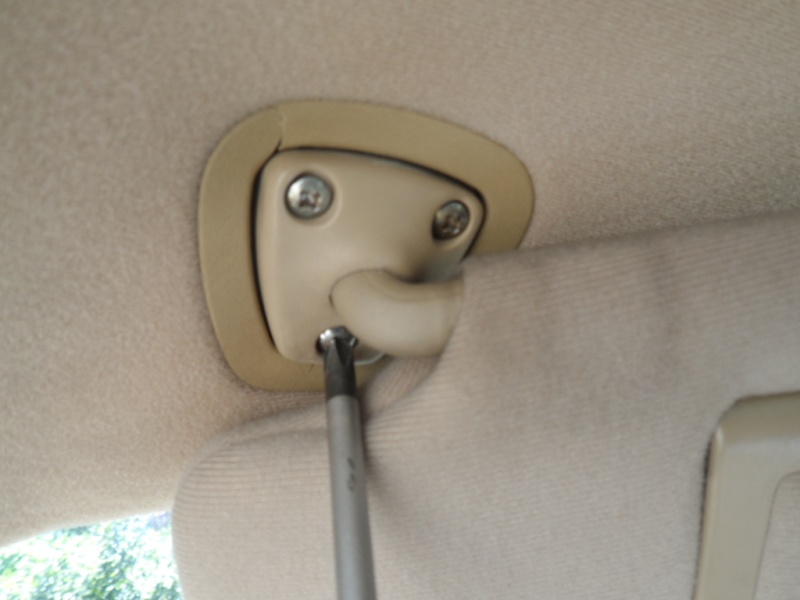

Dévisser le vis a tête plate, du crochet de cintre:

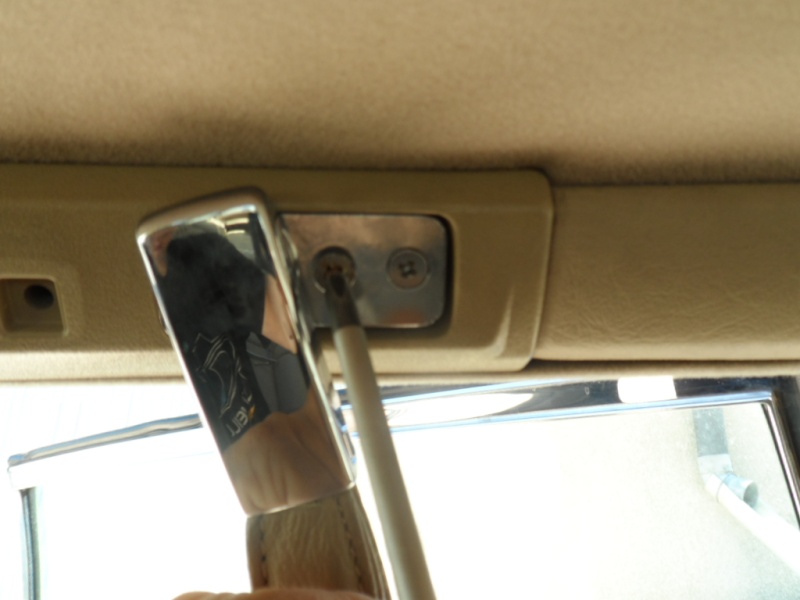

Dévisser les deux vis a tête cruciforme, de la poignée:

Dévisser le vis a tête cruciforme, de la lampe arrière:

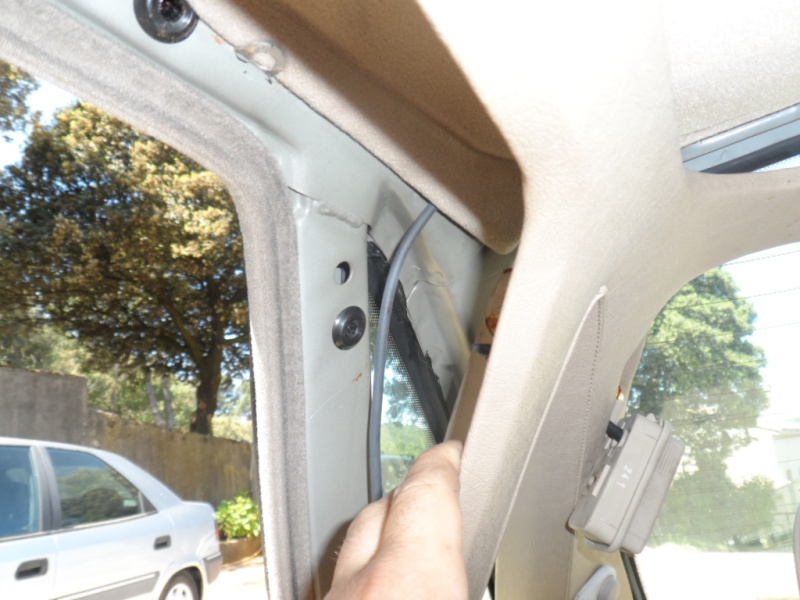

Déboiter les 2 garniture sarrière en tirant dessus (il y a 4 clips sur chacune):

Laisser les 2 garnitures sur le côté, juste pour dégager la coque du ciel de toit:

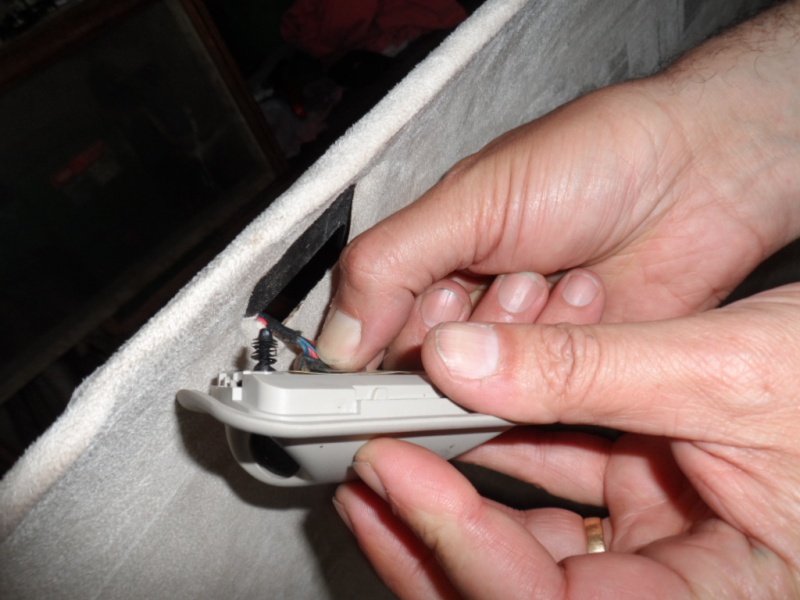

Sortir la lampe et retirer sa connexion sur l'arrière:

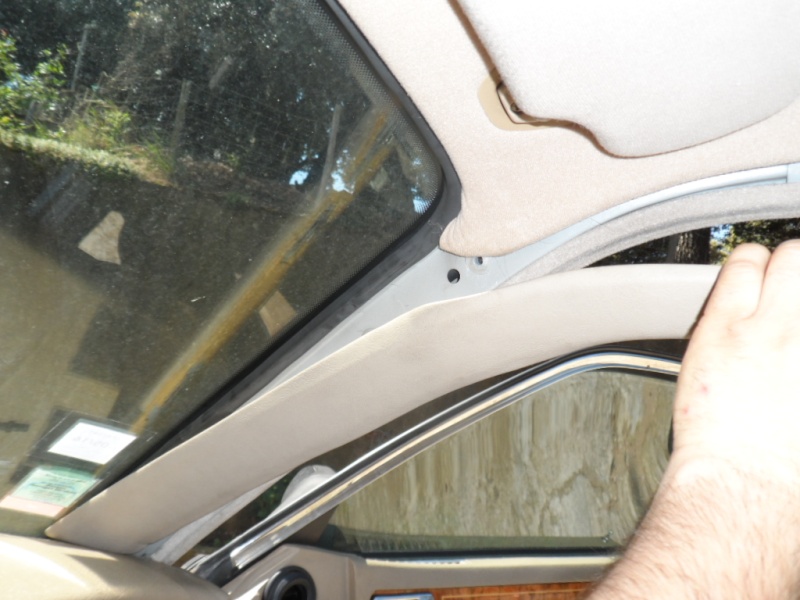

Déboiter les 2 garnitures avant en tirant dessus (il y a 6 clips sur chacune):

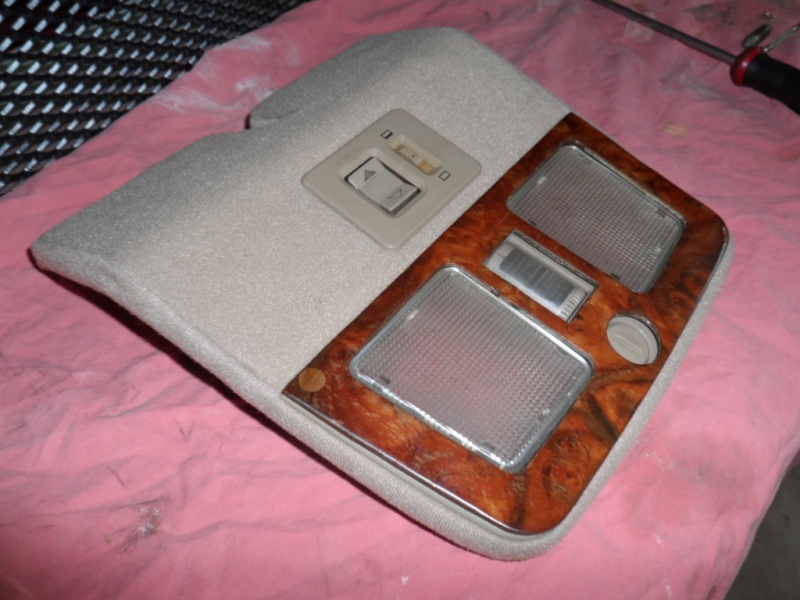

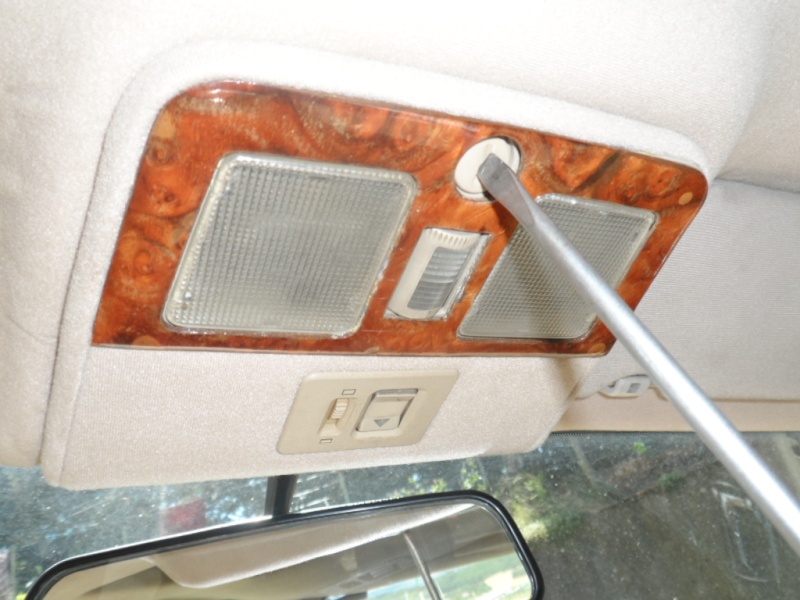

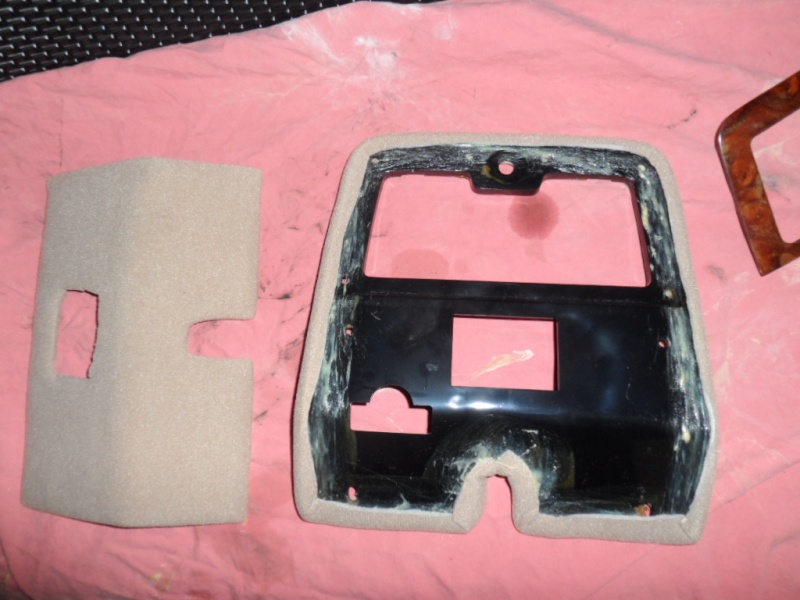

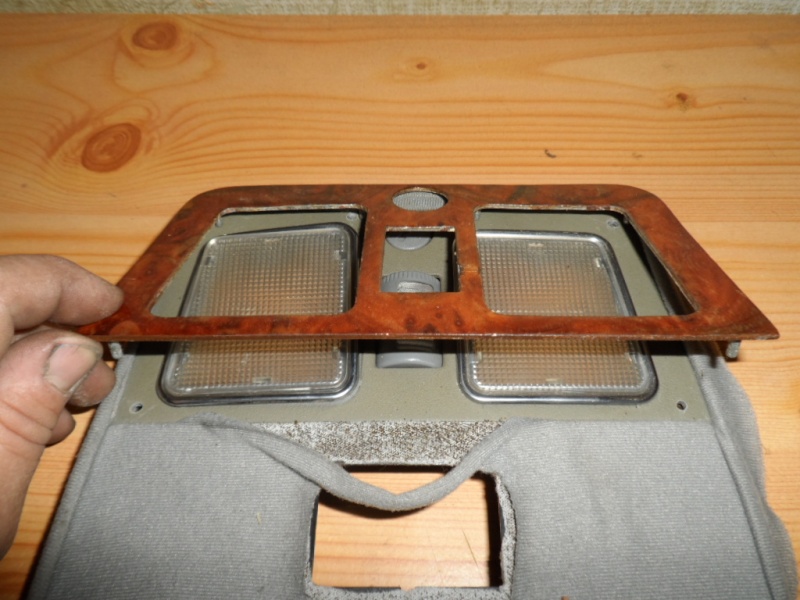

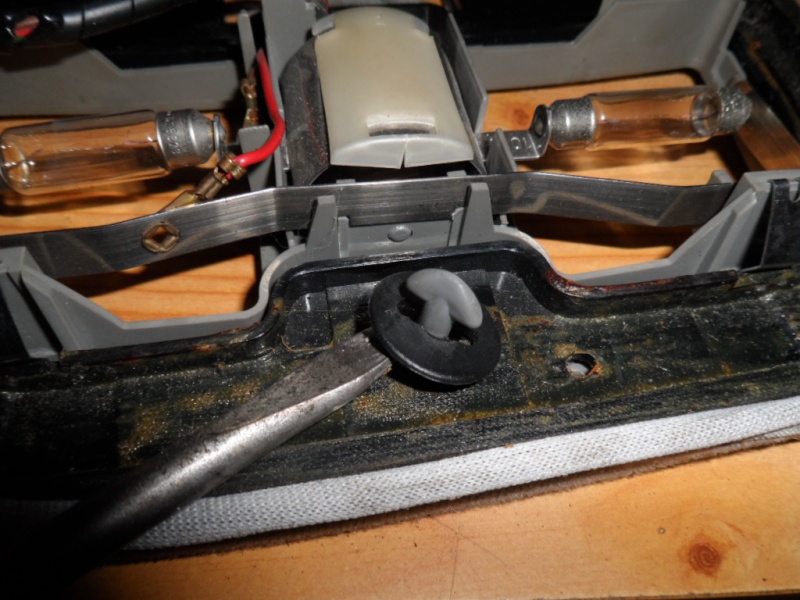

Dévisser le vis plastique a tête plate, de maintien du plafonnier, d'un quart de tour:

Déboiter les deux ergots métallique des côtés, en tirant le plafonnier vers l'arrière.

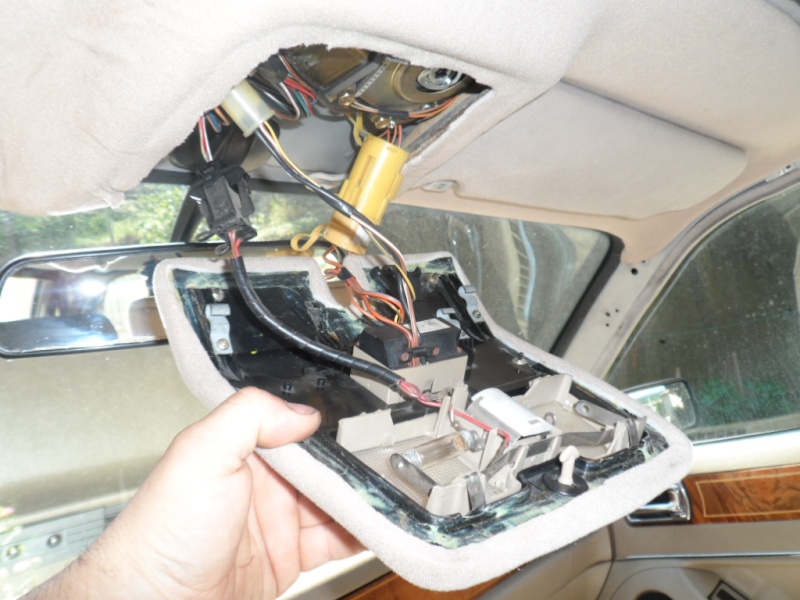

Selon les modèles, débrancher la ou les fiches électriques.
Une a quatre picots selon les versions (lampes d'éclairage, toit ouvrant, récepteur de télécommande).
Ici il y avait trois fiches:

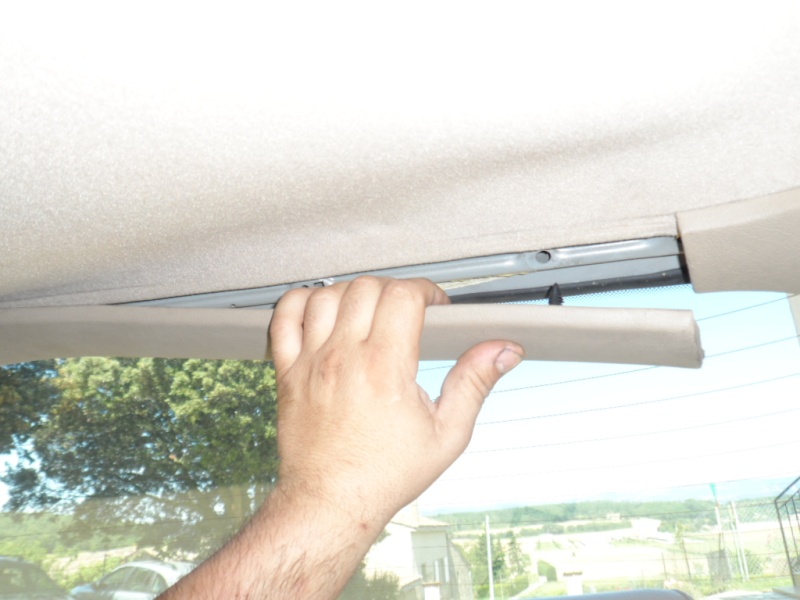

Pour les modèles avec toit ouvrant, enlever le joint en tissus:

Ce joint prend une couleur grise avec le temps qui va trancher avec le tissu neuf.
Plusieurs solutions s'offre à vous:
- Soit nettoyer le joint avec de l'eau et de l'ammoniaque (à faire en extérieur).
- Soit changer le joint.
- Soit le teinter.

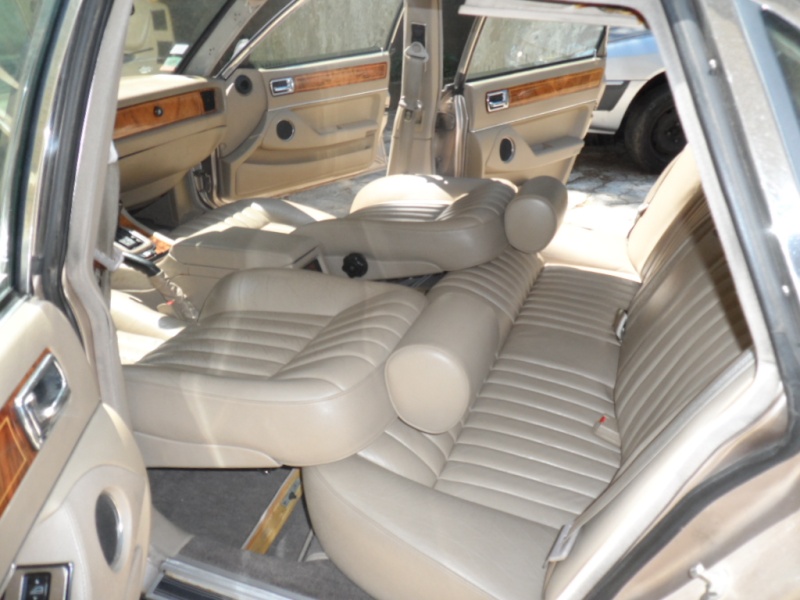

Basculer le dossier des sièges avant sur l'arrière, pour donner plus de dégagement à l'extraction du ciel de toit:

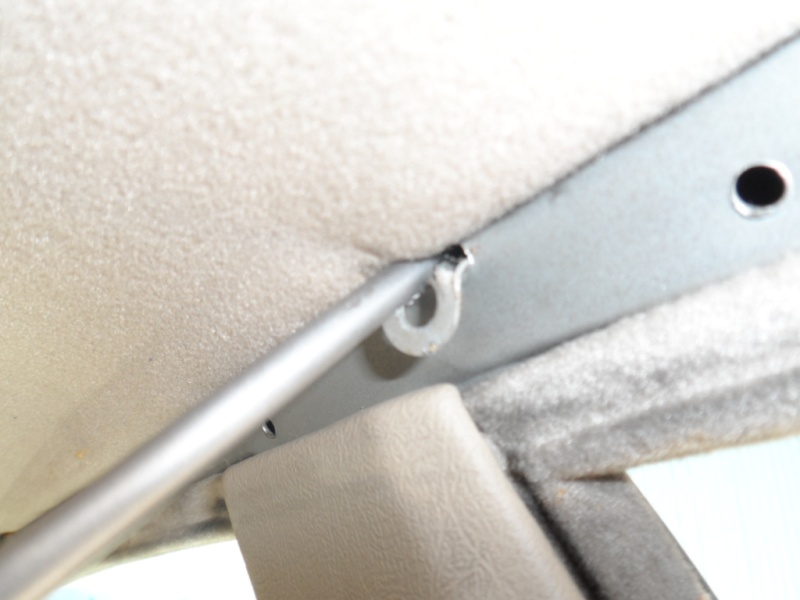

Tordre les quatres ergots (deux avant et deux arrière) vers le bas, a l'aide d'un tournevis cruciforme, pour sortir le ciel de toit.
En tordant les deux du même côté, la coque doit aussi sortir:

Avant de sortir le ciel de toit du véhicule, préparer un plan de travail propre:

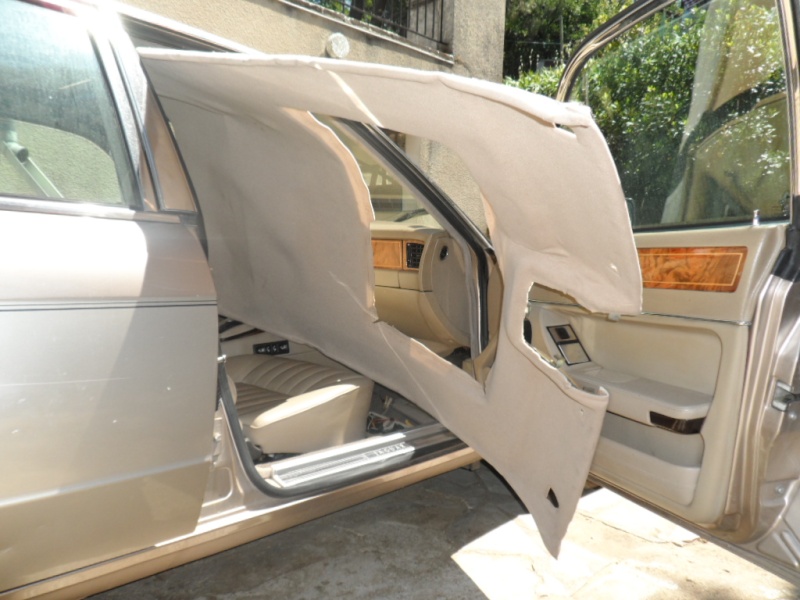

Maintenant, extraire le ciel de toit par la porte avant droite, en le courbant, sans obligatoirement le plier en deux mais en lui donnant une courbe.
C'est la partie la plus délicate avec son remontage. De plus les ciel avec toit ouvrant sont plus fragiles.
Vous pouvez cercler le ciel de toit avec une sangle pour lui donner une courbe homogène:

Voila l'état du ciel de toit:

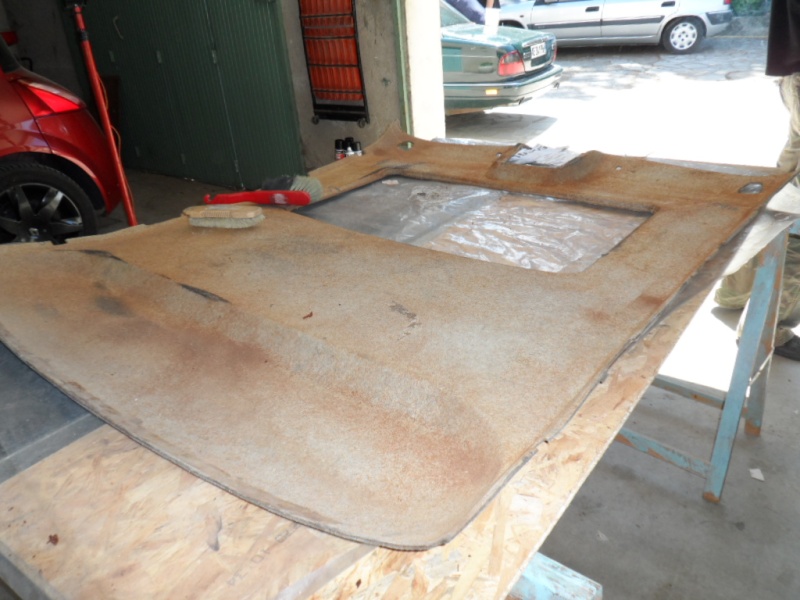

Enlever le tissu (il s'enlève très bien), et enlever la mousse avec une brosse et finir avec un papier de verre pour lisser la surface:

Appliquer une bonne couche de colle uniforme sur la coque et sur le tissu.
Sur la coque utiliser le pinceau avec le pot de colle, sur le tissu utiliser la bombe.
Laissez sécher la colle entre 10 et 20 minutes selon la température (10 l'été, 20 l'hiver).

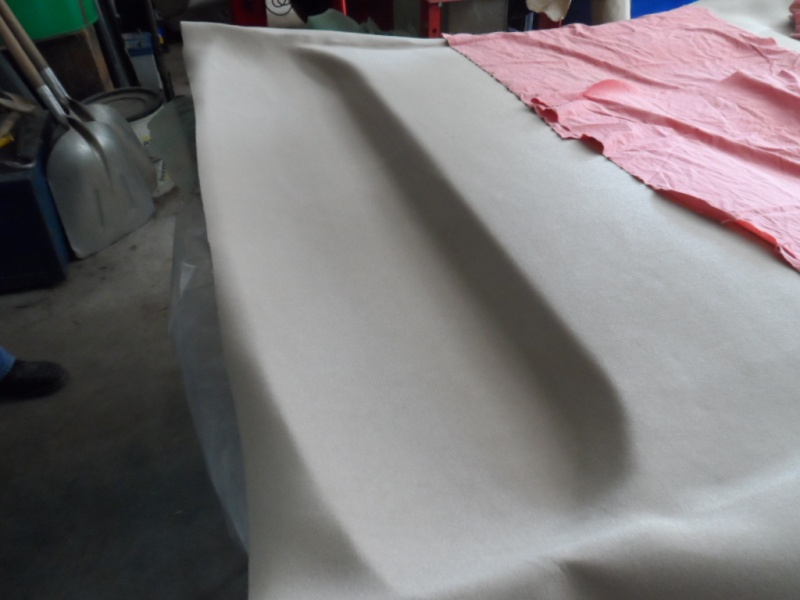

Une fois sec poser le tissu sur la coque délicatement sans faire de pli.
Attention avec le double-encollage vous n'avez pas de possibilité de vous reprendre. Si la méthode vous effraie alors faite un simple encollage mais il faudra laisser sécher avant toute manipulation.

Refaire les trous au niveau fixation pare soleil, capteur volumétrique, a l'aide d'un cutter ou d'un ciseau. Et faire les découpes au niveau plafonnier, et toit ouvrant (selon les modèles). Laisser un peu de tissu pour le retourner vers l'intérieur de la coque.

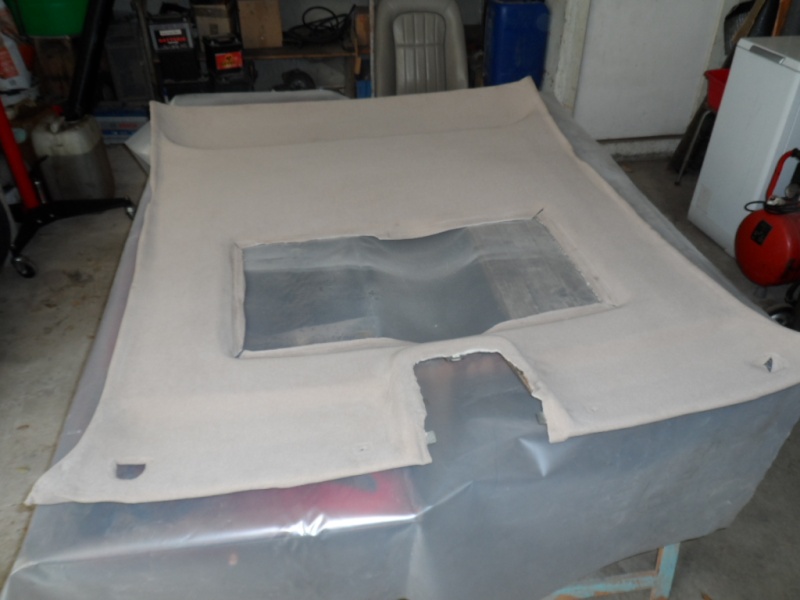

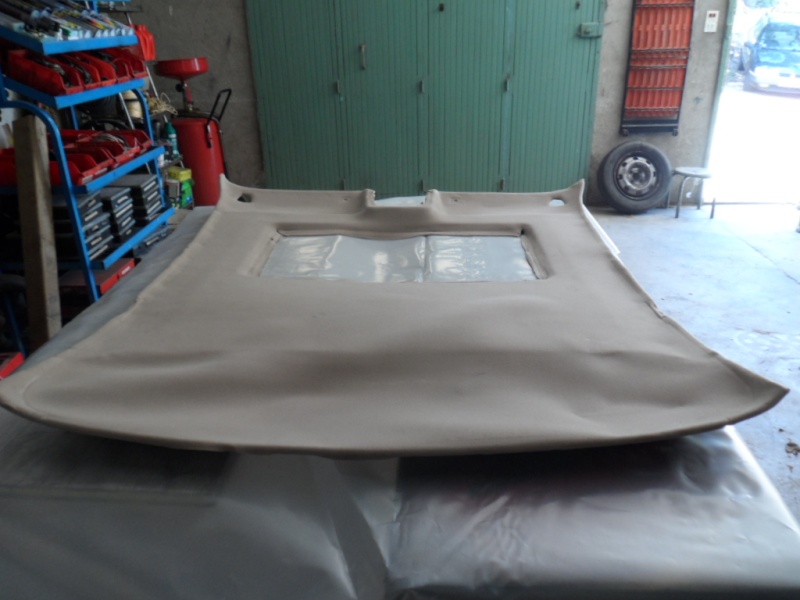

Nouveau ciel de toit fini:

Maintenant, passons au toit ouvrant.
Ouvrir le toit ouvrant, et dévisser les 4 vis a tête cruciforme sur l'avant:

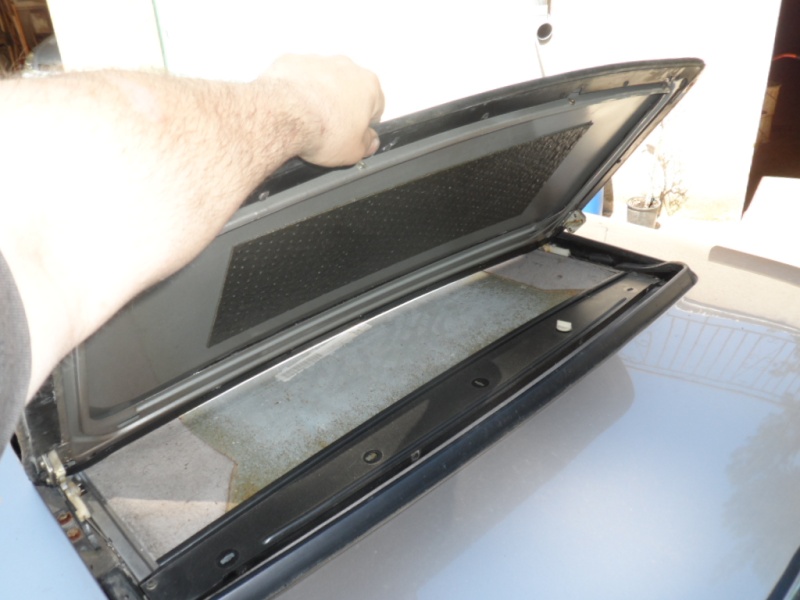

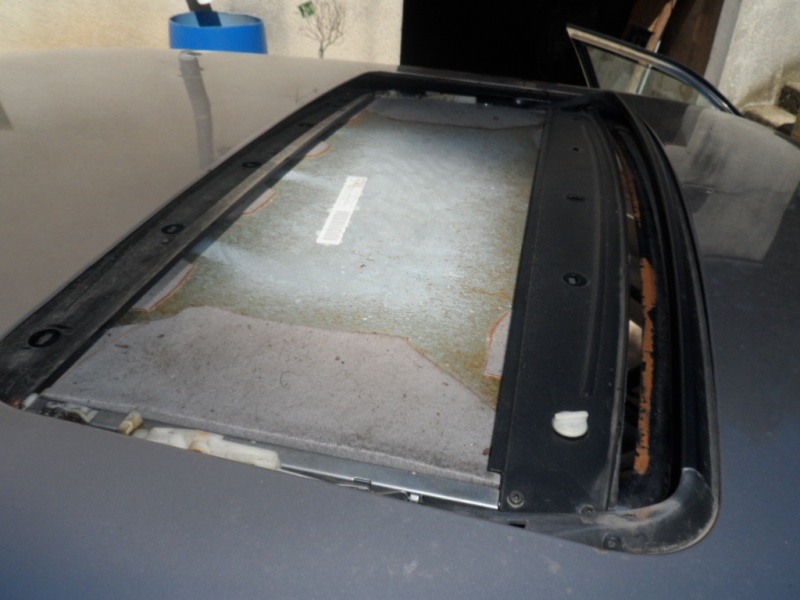

refermer au 3/4 le toit ouvrant et sortir la coque en métal par l'avant et l'extérieur:

Refermer le toit ouvrant, vous aurez accès au 10 vis en plastique blanc, du support du tissus.
Dévisser d'un quart de tour tous les vis:

Sortir le support par dessus:

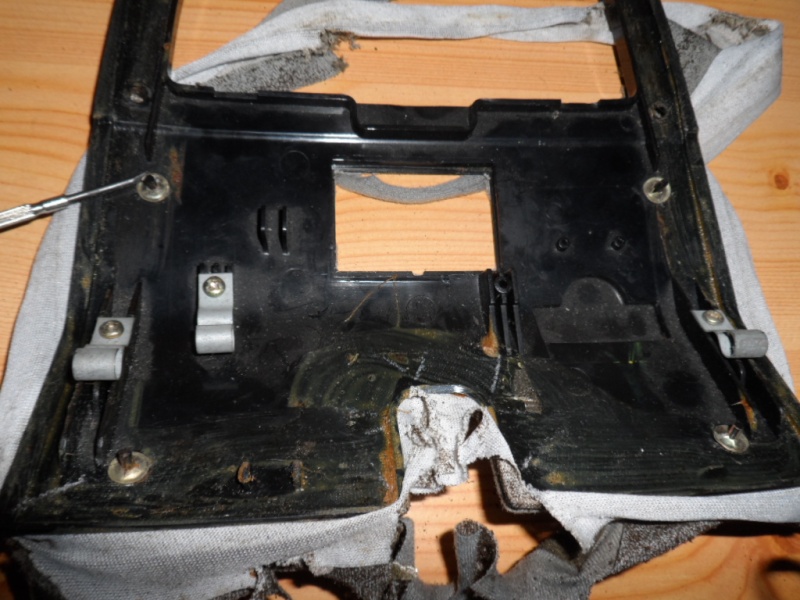

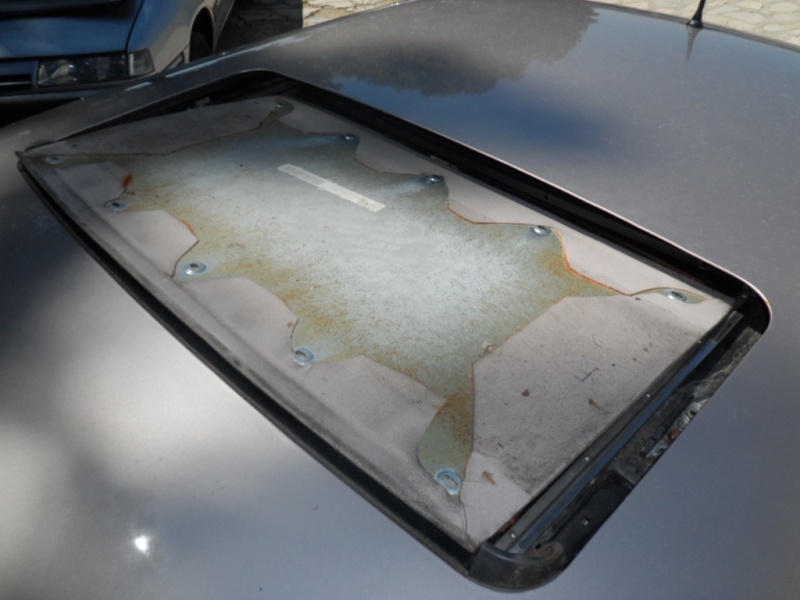

Voici le support en métal du tissu du toit ouvrant:

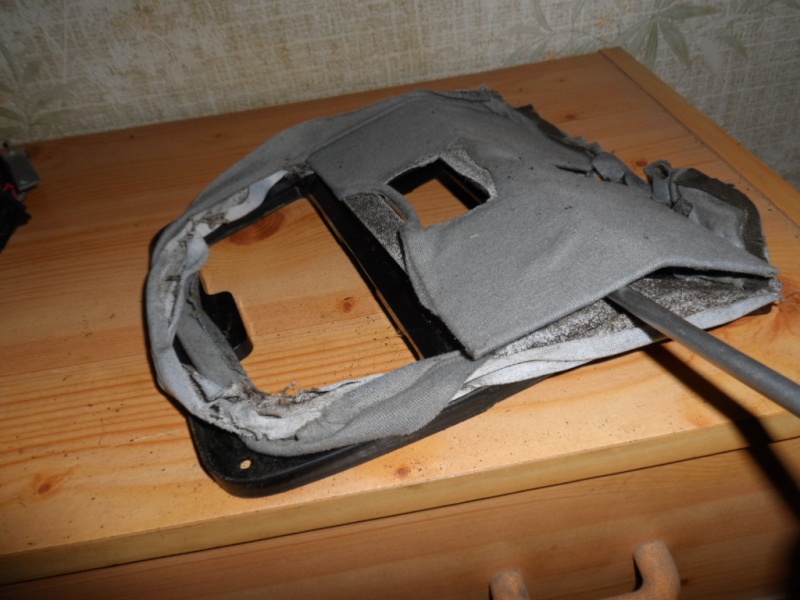

Enlever le tissu et nettoyer la mousse.

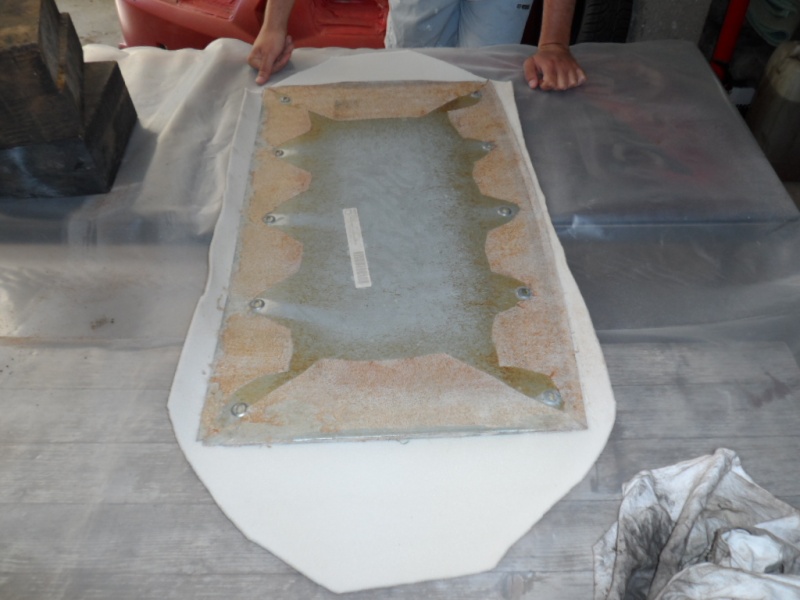

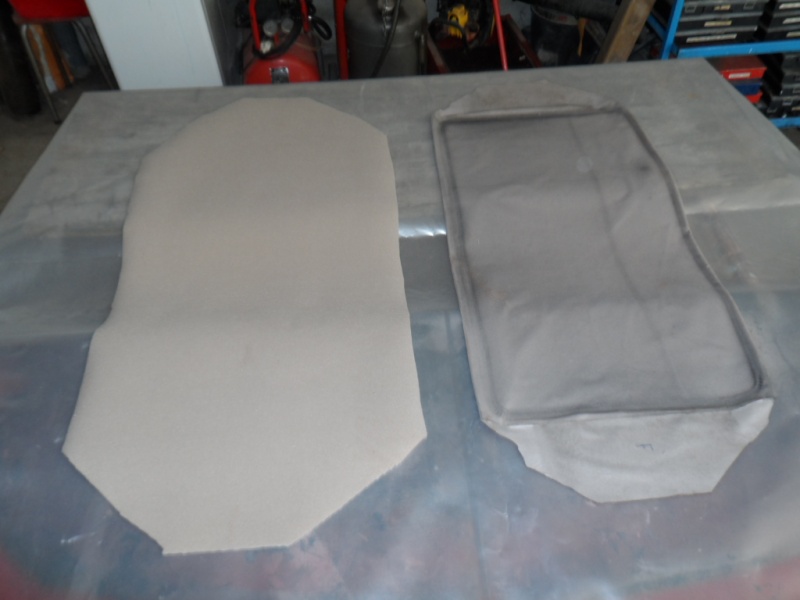

Faire la découpe du tissu neuf:

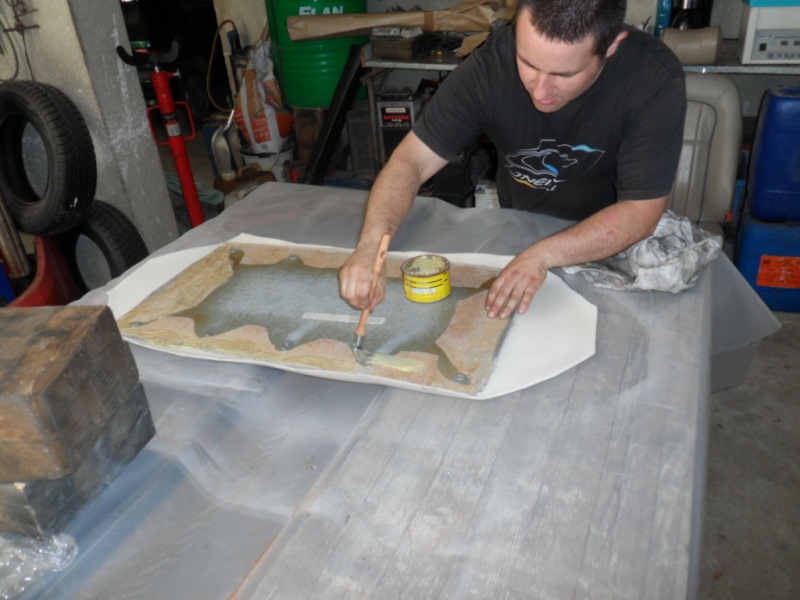

Coller le nouveau tissu, de la même façon que celui du ciel de toit par double encollage:

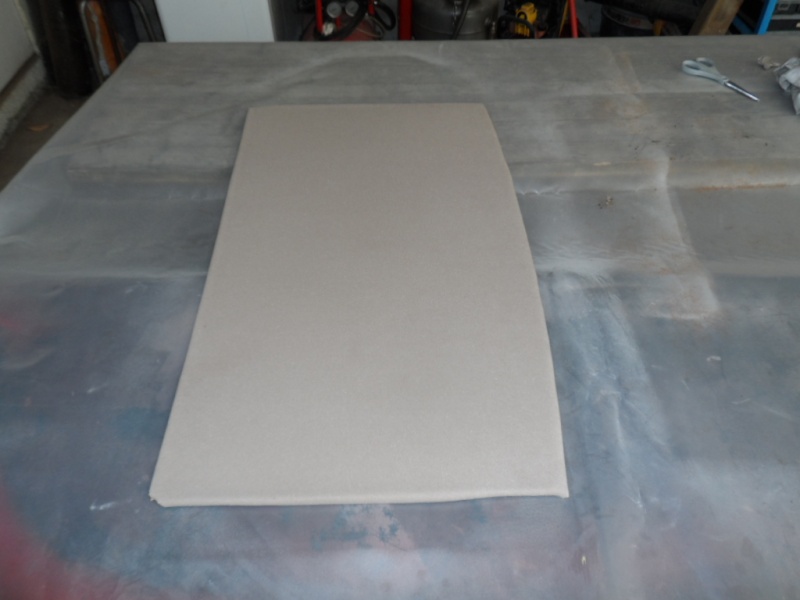

Voila la coque du toit ouvrant finie:

Effectuer le remontage dans l'ordre inversse du démontage.
Voila le résultat:

Remonter la coque et ses éléments.

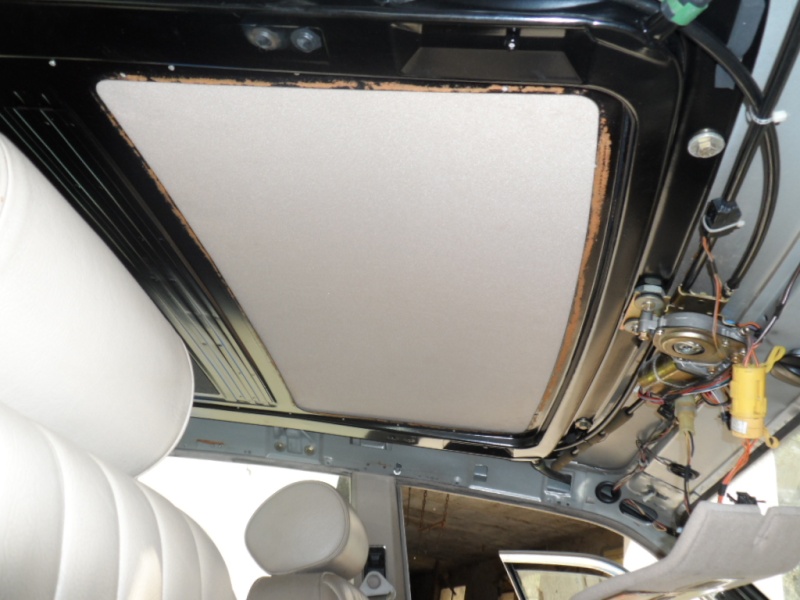

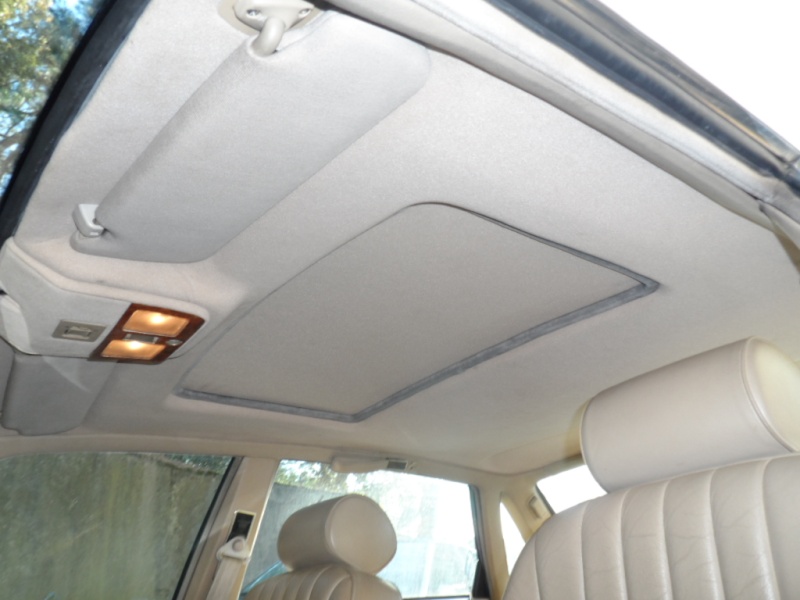

Et voila l'ensemble ciel de toit + toit ouvrant montés:

Merci particulier à Stéphane pour cet excellent tuto.
