SOVEJAG XJ40

Outillage: Tournevis plat et tournevis cruciforme.

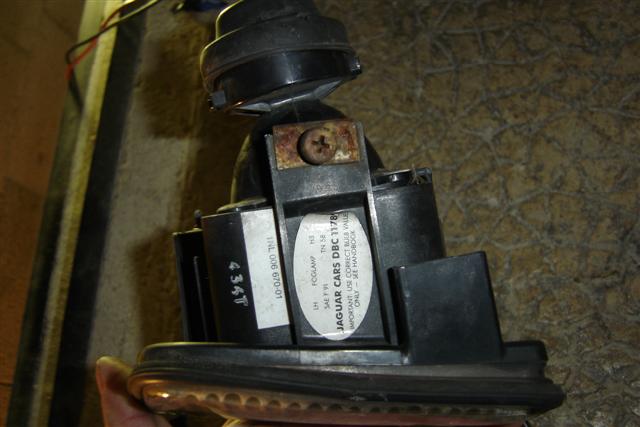

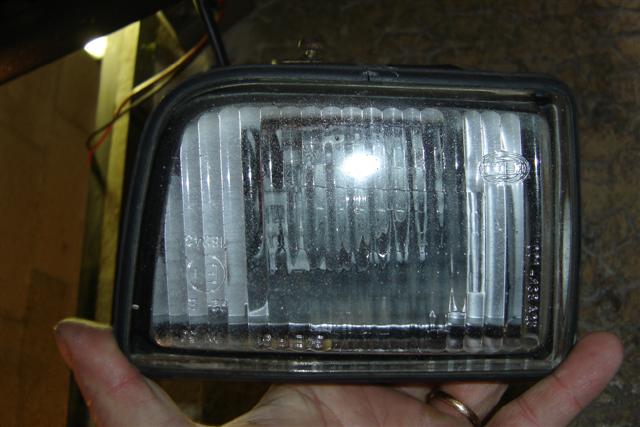

------------------ Fournitures: 2 anti-brouillards avant de jupe (jaune jusqu'au VIN 688825 ou blanc à partir du VIN 688826) : En blanc -> droite réf. DBC11788 et gauche réf. DBC11789, en jaune -> droite réf. DBC11790 et gauche réf. DBC11791

Les XJ40 ont une jupe avant capable de recevoir des anti-brouillards. Ces anti-brouillards sont très chers en neuf. En occasion ils sont très abordables mais ils sont rares.

Pour commencer mettre le véhicule sur chandelles si vous ne possédez pas de pont ou fosse.

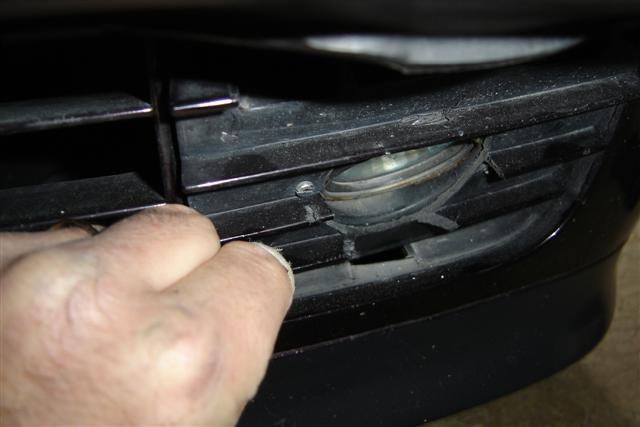

Défaire les caches. Pour cela il y a deux vis sur le haut et visibles au fond. Ces vis sont en fait des clips quart de tour. Libérer les deux clips.

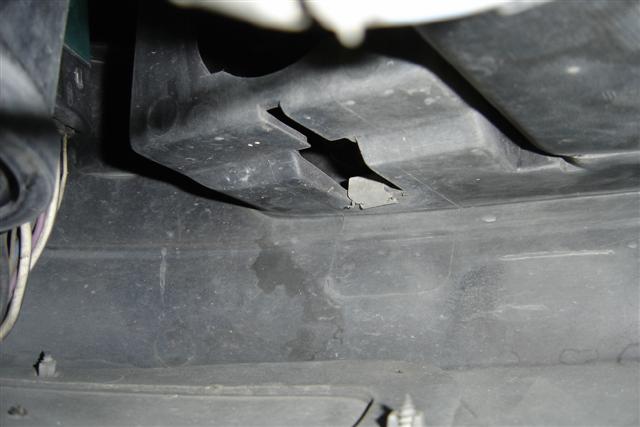

Ensuite la bas est maintenu par une griffe.

Il ne faut pas tirer sur le bas du cache mais au contraire pousser pour libérer la griffe. La griffe peut tomber derrière mais elle est facilement récupérable.

Voilà pour la dépose des caches.

Sur mon véhicule jamais réalisé un système d'anti-brouillard à base d'ampoule de 50w de spot domestique. Malheureusement j'avais coupé la fiche d'origine pour raccorder les ampoules avec des cosses et non pas la résistance avec sa fiche (nul n'est parfait!).
Les fiches coupées peuvent être récupérées, comme le montre l'encadré suivant:

CONNECTIQUE

Les fiches femelles sur le véhicule sont composées de deux cosses, deux petits caoutchoucs gris d'étancheité pour les fils, un clips jaune et le corp de la fiche.

Dans un premier temps enlever soigneusement le clips jaune.
Tirer chacune des cosses en arrière. Il peut y avoir une résistance pour les sortir c'est normal car elles possèdent deux petits ergots de verrouillage.
Si les fils avaient été coupés, sortir les petits caoutchoucs gris.
Voilà maintenant il faut retirer les fils pris dans le sertissage.

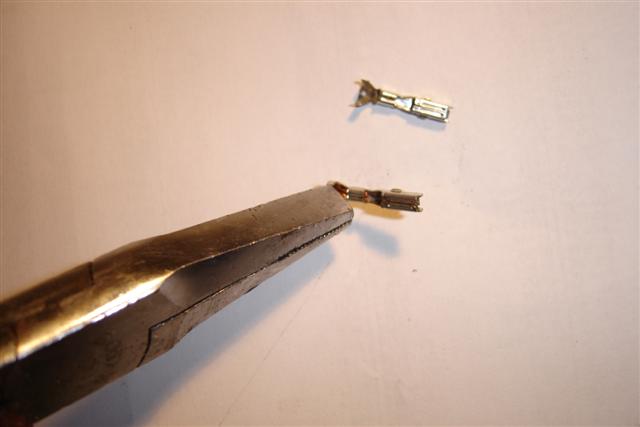

A l'aide d'une pince à bec plat attraper un ou deux brins et tirer pour les libérer. Faire la même chose pour les suivants qui seront de plus en plus facile à lever.

Une fois tous les brins ôtés, prendre un petit clou (1.5mm de diamètre), présenter le clou (côté fil), tenir la cosse et le clou fermement entre les doigts puis, en prenant appui sur un objet, taper à l'aide d'un marteau très doucement pour faire entrer le clou et écarter les rebords.

Attention les cosses se plient facilement c'est la raison pour laquelle on les maintien fermement entre les doigts pour sentir leur déformation. Bien taper dans l'axe de la cosse.
Une fois le cou à l'intérieur, le bouger latéralement et le sortir.

Voilà les cosses sont à nouveau prêtes pour recevoir les fils et être resserties.
Pour le montage, penser à mettre les petits isolants gris avant de sertir, la partie fine côté cosse.

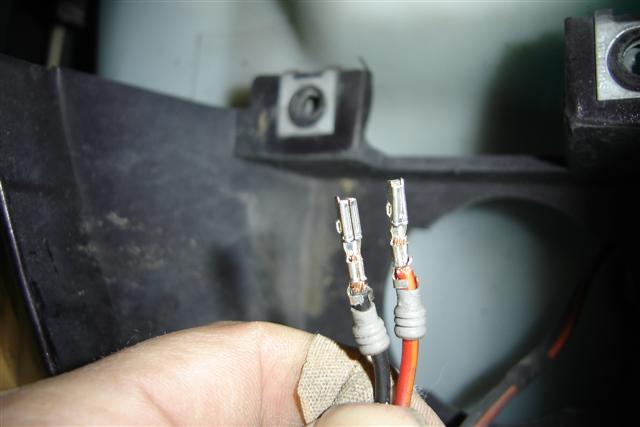

Dénuder les fils, sertir, remettre les cosse et présenter les isolants gris.

Les isolants gris ne rentrent pas facilement et il faut les aider avec un très petit tournevis en prenant soin de na pas les endommager.
Une fois fait, remettre le clips jaune dans la fiche.
Il est à noter que cette procédure de récupération peut servir sur d'autres fiches.

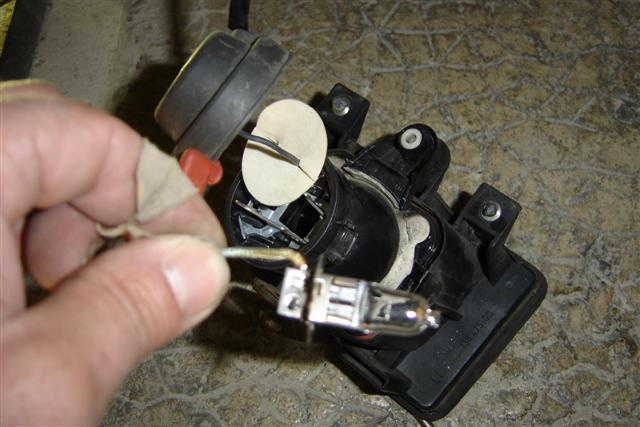

ANTI-BROUILLARDS
